| Lugar de origem: | China |
| Marca: | CENO |
| Certificação: | ISO9001,CE,RoHS |
| Número do modelo: | QCN0104-36P |
| Quantidade de ordem mínima: | 1pcs |
|---|---|
| Preço: | Negotiable |
| Detalhes da embalagem: | Caixa |
| Tempo de entrega: | 2 semanas |
| Termos de pagamento: | T/T, Paypal, Western Union |
| Habilidade da fonte: | 1000PCS pelo mês |
| Corrente & circuitos: | 14*30A; 9*20A; 1*PE; 12* 5A | Tensão de avaliação: | 0~400VAC/VDC |
|---|---|---|---|
| Força dielétrica: | ≥ 300VAC@50Hz de 1000VAC@50Hz do ≥ | Resistência do isolamento: | ≥500MΩ@500VDC ≥100MΩ@100VDC |
| Resistência de contato: | 30mΩ (50rpm) | Material do contato: | Metal precioso |
| Abrigando o material: | Liga de alumínio | Temperatura de trabalho: | -20°C~+80°C |
| Umidade de trabalho: | 65%RH | Categoria da proteção do IP: | IP51 |
| Velocidade de funcionamento: | 0~250rpm | Diâmetro externo: | Ø119mm |
| Maneira da rotação: | A instalação da flange | A estrada: | 1 canal de oxigênio (tubo G1/2" e φ12mm) |
| Pressão máxima: | barra 10 | ||
| Realçar: | União rotativa pneumática combinada de anel deslizante,união rotativa de anel deslizante de 400VAC,união rotativa de anel deslizante de 250 rpm |
||

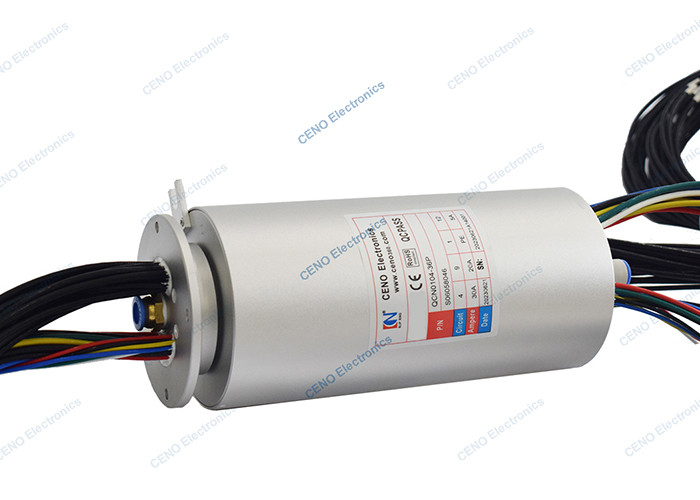

Anel deslizante integrado combina união rotativa pneumática e coletor elétrico
QCN0104-36P é o novo anel deslizante integrado da CENO com 1 canal de oxigênio.Anel deslizante elétrico e uniões pneumáticas ou rotativas combinadas O anel deslizante combinado é projetado para algumas aplicações especiais que requerem coletor elétrico e uniões rotativas pneumáticas/hidráulicas.Pegue o anel deslizante veicular, por exemplo, os tanques, lançadores de mísseis móveis e veículos blindados representam uma variedade de desafios.O que pode prevenir bem o problema do enrolamento do tubo e pode fornecer 1-24 passagens pneumáticas e centenas de fios ou sinais para diferentes aplicações específicas, para mais informações, entre em contato conosco livremente.
Características
Formulários
Opcional
Especificação
|
QCN0104-36P |
Especificação |
| Corrente e Circuitos | 14 circuitos*30A;9 circuitos * 20A;1 circuito *PE;12 circuitos * 5A |
| Tensão nominal | 0~400VAC/VCC |
| Rigidez dielétrica |
≥1000VAC @ 50Hz ≥300VAC @ 50Hz |
| Resistência de isolamento |
≥500MΩ@500VCC ≥100MΩ@100VCC |
| Contato de resistência | ≤30mΩ (50rpm) |
| Material de contato | Metal precioso |
| material de habitação | Liga de alumínio |
| Temperatura de trabalho | -20°C~+80°C |
| Umidade de trabalho | 0~65% UR |
| grau de proteção IP | IP51 |
| Velocidade de operação | 0~250rpm |
| Tamanho do fio de chumbo |
Fio blindado do núcleo de sinal AWG12# Fio Teflon® UL AWG22# Fio Teflon® UL |
| Comprimento do fio condutor | Rotor: 3000mm;Estator: 15000mm |
| Diâmetro externo | Ø119mm |
| Instalar | Instalação de flange |
| Juntas Rotativas | |
| A estrada | 1 canal de oxigênio (tubo G1/2” e φ12mm) |
| Pressão Máxima | 10 Bar |
Desenho de Contorno
Nosso serviço
1. Inquérito de resposta em 24 horas.
2. por favor, informe-nos quais itens você está interessado e o preço razoável será fornecido após o recebimento de sua nova consulta o mais rápido possível.
3. Responda detalhadamente à sua pergunta.
4. Resolveu o problema com você durante o uso de nossos produtos.
5. As amostras serão oferecidas a você para nossa cooperação futura.
Perguntas frequentes
1. O que fazemos?
Nós nos concentramos em desenvolver, projetar, fabricar anéis deslizantes de alta qualidade e oferecer várias soluções para sistemas rotativos.
2. Há quanto tempo estamos no negócio?
A CENO estabeleceu o negócio de anéis deslizantes desde 2009. Temos milhares de clientes que aceitaram nossos produtos ou serviços.
3. O que é um anel deslizante?
Um anel deslizante é um dispositivo eletromecânico que permite a transmissão de energia e sinais elétricos de uma estrutura estacionária para uma estrutura rotativa.Um anel deslizante pode ser usado em qualquer sistema eletromecânico que exija rotação durante a transmissão de energia ou sinais.Ele pode melhorar o desempenho mecânico, simplificar a operação do sistema e eliminar fios propensos a danos pendurados em juntas móveis.
4. Como escolho um anel deslizante?
A seleção adequada de uma solução de anel deslizante requer detalhes sobre os parâmetros operacionais de sua aplicação, incluindo circuitos totais, tensão e amperes por circuito, velocidade operacional e tipo de montagem.Um bom lugar para começar sua pesquisa é com nossos anéis deslizantes padrão.Se você tem certeza de que uma solução personalizada/modificada é provavelmente necessária ou precisa de assistência em sua seleção, entre em contato conosco para começar.
5. Vocês oferecem anéis deslizantes personalizados?
Sim, se você tem certeza de que uma solução personalizada/modificada é provavelmente necessária ou precisa de assistência em sua seleção, entre em contato conosco para começar.Nossos engenheiros apresentarão a solução perfeita para suas necessidades.
Por que com CENO
CENO é uma empresa tecnologicamente no campo do anel deslizante que envolve pesquisa e desenvolvimento, fabricação e vendas. Temos equipamentos avançados e instrumentos de teste de alta precisão para garantir a qualidade dos produtos e desempenho confiável.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosão
Vantagem CENO
Membro da equipe de engenharia tem mais de 10 anos de experiência na área de anéis coletores. Os operadores que trabalham em procedimentos críticos são todos qualificados por treinamento interno.
Serviço que a CENO oferece
24 horas, 7 dias de serviço de consultoria.
Produção em massa e personalizada.
Oferta de solução para sistema de rotação de 360°.
Bem-vindo a nos consultar com seus pedidos para qualquer sistema de rotação de 360°. Forneceremos um serviço de parada para você responder suas perguntas em tempo hábil.
