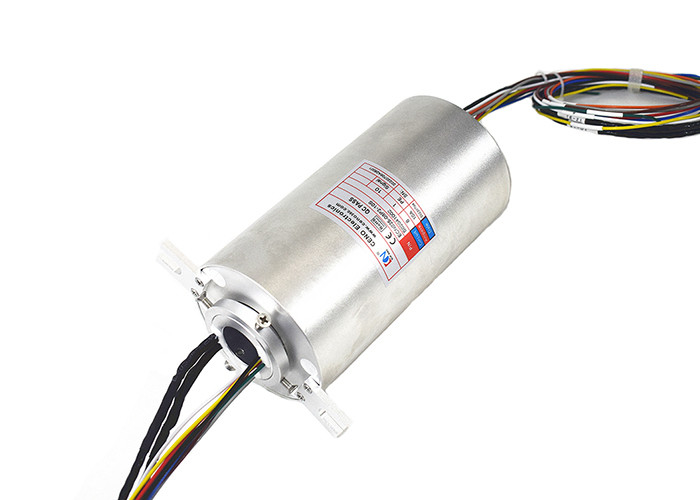

Poder & para codificar circuitos do anel deslizante 18 com a velocidade furada 20rpm de Ø25.4mm IP51
ECN025-08P2-10S é um anel deslizante integrado da indústria combinado com diversos sinais da empresa de CENO. Há 8wires para 10A, 1 grupo para o PE, 5 circuitos para dados da limitação e 5 circuitos para o sinal do codificador e a tensão de avaliação são 380VAC/VDC. Está trabalhando estavelmente com ela velocidade de 20rpm durante a temperatura de -20°C a +60°C. O diâmetro interno é Ø25.4mm e instale a maneira está fixando o lado do rotor ao eixo principal do convidado, ele é aplicado principalmente a projetar a maquinaria, o guindaste do navio, o equipamento a pouca distância do mar e a perfuração do poço de petróleo.
Características
• Integre o tipo diferente de corrente e de sinal
• Tamanho compacto & a instalação fácil
• Rotação lisa e baixas exigências de manutenção
Aplicações
• Máquina de enrolamento
• Equipamento químico
• Engenharia do navio & de oceano
• Automatização na indústria
Opcional
• Número & corrente de circuito
• Velocidade de trabalho
• Categoria da proteção
• Tipo do sinal
Especificação
| ECN025-08P2-10S |
|
| Corrente & circuitos |
8 wires*10A; 1group*PE; 5circuits * dados da limitação; dados 5circuits*Encode |
| Tensão de avaliação |
0~380VAC/VDC |
| Força dielétrica |
≥ 1000VAC@50Hz; ≥ 300VAC@50Hz |
| Resistência do isolamento |
≥500MΩ@500VDC; 300MΩ@100VDC |
| Flutuador da resistência de contato |
70mΩ máximo (50rpm) |
| Tamanho do fio de ligação |
O núcleo revestido lata do UL 6 de AWG17# Teflon® protegeu fios |
| Comprimento do fio de ligação |
Rotor: 500mm; Estator: 500mm |
| Velocidade de funcionamento |
0~20rpm |
| Material do contato |
Metal precioso |
| Abrigando o material |
Liga de alumínio |
| Temperatura de trabalho |
-20°C ~ +60°C |
| Umidade de trabalho |
<60>
|
| Proteja a categoria |
IP51 |
| Instale a maneira |
Fixe o lado do rotor ao eixo principal do convidado com parafusos |
| Através do diâmetro de furo |
Ø25.4mm |
Desenho de esboço
Porque com CENO
CENO é uma tecnologicamente empresa no campo do anel deslizante que contrata a investigação e desenvolvimento, a fabricação e as vendas. Nós avançamos instrumentos do equipamento e do teste da elevada precisão para assegurar a qualidade de produtos e o desempenho seguro. A área da facilidade cobre 3000 medidores quadrados e encontra em Shenzhen China.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosões
Vantagem de CENO
O membro em projetar a equipe tem mais de 10 anos de experiência no campo do anel deslizante. Os operadores trabalham no procedimento crítico todo são qualificados pelo treinamento interno.
O serviço CENO fornece
24 horas, serviço do consultante 7days.
Produção maciça e personalizada.
Solução que offerring para o sistema da rotação 360°.
Boa vinda para consultar-nos com seus pedidos para algum sistema da rotação 360°. Nós proporcionar-lhe-emos um serviço da parada oportuno respondemos seus inquéritos.
