Canal comum giratório ótico integrado da fibra 1 com comprimento de onda 1310~1550nm

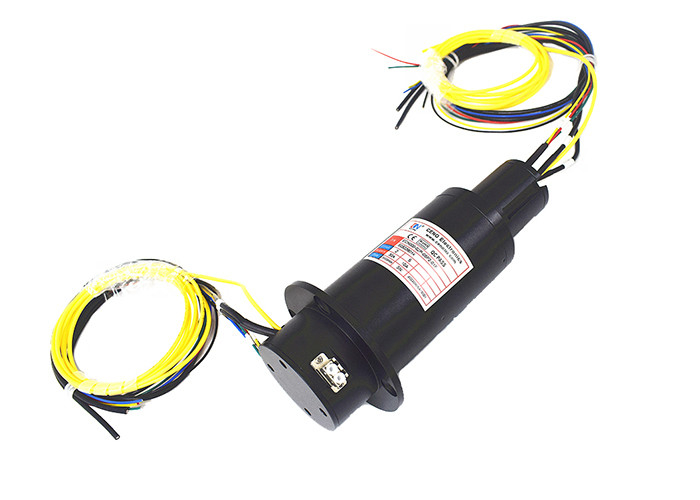

ECN000-02P-05P2-01F é uma junção giratória ótica integrada da fibra da empresa de eletrônica de CENO. Há 2 circuitos para 30A, 5 circuitos para 10A e 1 canal para a fibra ótica com comprimento de onda 1310/1550nm. Está trabalhando estavelmente na velocidade de 0~300rpm dentro da temperatura de -40°C a +70°C. E é principal utilização no úmido e quente, muitas vibrações, fáceis ao molde de pão, ambientes ásperos do teste de pulverizador de sal.
Especificação
| ECN000-02P-05P2-01F |
Especificação |
| Corrente & circuitos |
2 circuitos * 30A, 1500 VDC;
5 circuitos * 10A, 48VDC
|
| Tensão de avaliação |
1500 VDC/48VDC |
| Força dielétrica |
2 circuitos 30A: ≥ 3000VDC@50Hz.60s.1mA
5 circuitos 10A: ≥ 500VDC@50Hz.60s.1mA
|
| Resistência do isolamento |
≥ 500MQ@1000VDC |
| Flutuação da resistência de contato |
≤10mΩ |
| Tamanho do fio de ligação |
2,5 do ² de silicone milímetros de fio de alta tensão do gel
Fio do ² de AF-1.0mm
|
| Comprimento do fio de ligação |
Extremidade do rotor: 600±20mm
Extremidade do estator: 600±20mm
|
| Velocidade de funcionamento |
0~300rpm |
| Material do contato |
Metal precioso |
| Abrigando o material |
De aço inoxidável |
| Temperatura de trabalho |
-40°C~+70°C |
| Temperatura de armazenamento |
-50°C~+80°C |
| Umidade de trabalho |
≥95% (sem congelado) |
| Categoria da proteção do IP |
IP54 |
| Vida ativa |
50 ~ 80 milhão rotações |
| Peso líquido |
≤ 1,7 quilogramas |
| |
|
|
Fibra
|
Parâmetro
|
| Canal |
1
|
| Comprimento de onda |
1310/1550 de nanômetro
|
|
Tipo da fibra
|
Único modo
|
|
Perda da inserção
|
<2>
|
|
Variação da inserção
|
<0>
|
|
Tipo do contato
|
Rotor: FC/PC; Estator: LC/PC
|
|
Perda de retorno
|
>40dB (único modo)
|
|
Resistência à tração
|
3N (escudo exterior de 3m)
|
|
Tipo encapsulado
|
Ø3mm
|
|
Vida útil
|
rotação 50~80Million
|
|
Poder ótico máximo
|
23dBm
|
|
Comprimento da trança da fibra
|
Rotor: contato FC/PC da fibra de 250+50mm
Estator: um adaptador frente e verso do metal dos pares da fibra de LC-LC, do estator termina o contato LC/PC, e um comprimento da ligação em ponte com 1.5m.
|
Características
• Poder integrado & 1 sinal da fibra do cannel
• Transmita estavelmente com baixa temperatura -40°C
• A maioria de parâmetro é opcional
Aplicações
• Máquina automática
• áreas de montanha
• Instrumento de medição
• o campo petrolífero.
Opcional
• Número & corrente de circuito
• Velocidade de trabalho
• Categoria da proteção
• Temperatura de funcionamento
Desenho de esboço
Nosso serviço
1. Inquérito da resposta em 24 horas.
2. Por favor amavelmente para informar-nos que artigos você está interessado & o preço razoável ser-lhe-á fornecido após recepção de seu inquérito novo O MAIS CEDO POSSÍVEL.
3. Responda a sua pergunta detalhada.
4. Resolveu o problema com você durante a utilização de nossos produtos.
5. As amostras ser-lhe-ão oferecidas para nossa cooperação futura.
Porque com CENO
CENO é uma tecnologicamente empresa no campo do anel deslizante que contrata a investigação e desenvolvimento, a fabricação e as vendas. Nós avançamos instrumentos do equipamento e do teste da elevada precisão para assegurar a qualidade de produtos e o desempenho seguro. A área da facilidade cobre 3000 medidores quadrados e encontra em Shenzhen China.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosões
Vantagem de CENO
O membro em projetar a equipe tem mais de 10 anos de experiência no campo do anel deslizante. Os operadores trabalham no procedimento crítico todo são qualificados pelo treinamento interno.
