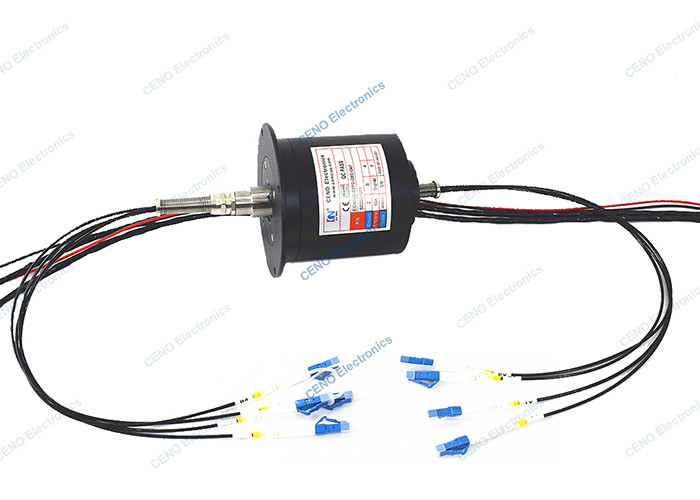

O anel deslizante integrado combinou o sinal do poder e a junção giratória da fibra ótica
ECN000-02P2-08S-04F é um anel deslizante integrado combinou 2 circuitos para 10A com os 2 grupos para os sinais RS422 e os 4 canais para a fibra ótica da eletrônica de CENO. Esta série do anel deslizante é uma série personalizada dos não-padrões, projetada para aplicações específicas, os circuitos, tensão dos canais, categoria da proteção do IP, comprimento de onda é opcional como a aplicação diferente. Manda o desempenho estável e as uma variedade de funções, aplicar-se frequentemente à vagem fotoelétrica, ao guindaste médico do equipamento, o aeroespacial e o elétrico.
Especificação
|
ECN000-02P2-08S-04F
|
Especificação |
| Corrente & circuitos |
2circuits*10A, sinal 2 group*RS422 |
| Tensão de avaliação |
0~220 VAC/VDC |
| Força dielétrica |
≥ 500VAC@50Hz |
| Resistência do isolamento |
≥ 500MQ@500VDC |
| Ruído elétrico |
≤30mΩ (50rpm) |
| Comprimento do fio de ligação |
Rotor: 300mm
Estator: 300mm
|
| Velocidade de funcionamento |
0~200rpm |
| Material do contato |
Metal precioso |
| Abrigando o material |
Liga de alumínio |
| Temperatura de trabalho |
-30°C~+65°C |
| Umidade de trabalho |
60% |
| Categoria da proteção do IP |
IP51 |
| Tamanho do fio de ligação |
A lata de AWG17# revestiu o Teflon
fio torcido 4 núcleos do protetor
|
| Maneira da instalação |
Sde do estator fixado pela flange
O lado do rotor conduziu pelo parafuso de parafuso
|
| Fibra |
|
| Tipo da fibra |
Manutenção programada |
| Canal |
4 |
| Comprimento de onda |
1310/1550nm |
| Perda da inserção |
< 3="">
|
| Perda de retorno |
≥40dB |
| Suporte o poder |
dBm do ≤ 23 |
| Comprimento do cabo |
Rotor: 300mm, estator: 300mm |
| Tipo do contato |
LC |
Características
- Tamanho de pouco peso & compacto
- Baixa resistência de contato
- Instale facilmente
- Transmita estavelmente
Aplicações
- Máquina automática
- Cabeça do tripé
- Câmera de alta velocidade da bola
- Instrumento de medição
Opcional
- Número & corrente de circuito
- Velocidade de trabalho
- Categoria da proteção
- Tamanho da cápsula
Desenho de esboço
Nosso serviço
1. Inquérito da resposta em 24 horas.
2. Por favor amavelmente para informar-nos que artigos você está interessado & o preço razoável ser-lhe-á fornecido após recepção de seu inquérito novo O MAIS CEDO POSSÍVEL.
3. Responda a sua pergunta detalhada.
4. Resolveu o problema com você durante a utilização de nossos produtos.
5. As amostras ser-lhe-ão oferecidas para nossa cooperação futura.
Porque com CENO
CENO é uma tecnologicamente empresa no campo do anel deslizante que contrata a investigação e desenvolvimento, a fabricação e as vendas. Nós avançamos instrumentos do equipamento e do teste da elevada precisão para assegurar a qualidade de produtos e o desempenho seguro. A área da facilidade cobre 3000 medidores quadrados e encontra em Shenzhen China.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosões
Vantagem de CENO
O membro em projetar a equipe tem mais de 10 anos de experiência no campo do anel deslizante. Os operadores trabalham no procedimento crítico todo são qualificados pelo treinamento interno.
