aplicações de 100M Megabit Ethernet Slip Ring With Flange For Industry

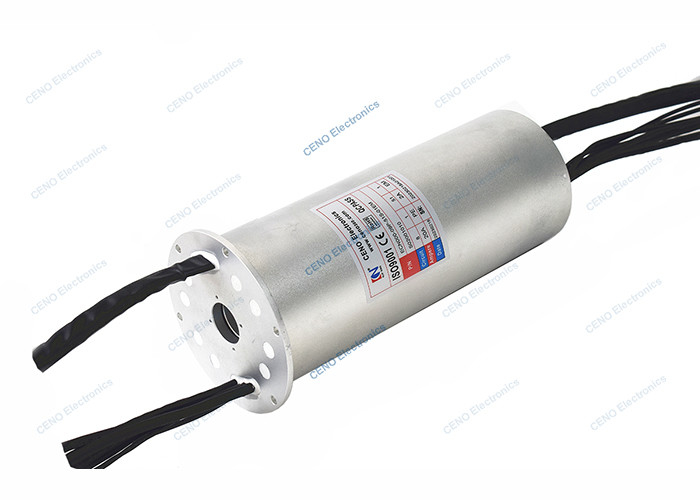

ECN000-09P-51S-01EM é um produto novo nomeou frequentemente o anel de 100M Megabit Ethernet Slip que combina a energia elétrica, o sinal e os ethernet para a aplicação da baixa temperatura da eletrônica de CENO. Há 8circuits para 20A, 51 circuitos para 2A, e 1circuit para 100M Megabit Ethernet. Pode trabalhar estavelmente na velocidade de 0~20rpm na temperatura -40°C~+85°C. A maioria dos parâmetros são opcionais, por exemplo a velocidade de funcionamento, a temperatura, os circuitos & a categoria etc. atual, material ou do IP são projetados de acordo com o pedido especial do cliente. Para obter mais informações sobre de como o anel deslizante de CENO pode caber sua aplicação específica, contacte-nos por favor livremente.
Características
- Podem os dados múltiplos combinados e as várias correntes
- Nenhuma interferência eletromagnética entre atual & o sinal.
- Instale facilmente & transmita estavelmente
Aplicações
- Máquina automática
- Sistemas de comunicação
- Equipamento de teste da plataforma giratória
- Máquina de enchimento
- Sistema de abrigo esperto
Opcional
- Número & corrente de circuito
- Tipo dos ethernet dos canais
- Materiais do alojamento & do contato
- Categoria da proteção
- Velocidade de trabalho
Especificação
|
ECN000-09P-51S-01EM
|
Especificação |
| Corrente & circuitos |
8 circuits*20A, 51 circuit*2A, 1circuits*PE; 1circuits* 100M Megabit Ethernet |
| Tensão de avaliação |
0~380VAC/VDC |
| Força dielétrica |
≥ 500V@50Hz |
| Resistência do isolamento |
≥500MΩ@500VDC (poder)
≥100MΩ@300VDC (2A)
|
| Resistência de contato |
≤10mΩ (50rpm) |
| Velocidade de funcionamento |
0~20rpm |
| Material do contato |
Metal precioso |
| Abrigando o material |
Liga de alumínio |
| Temperatura de trabalho |
-40 °C~+85°C |
| Umidade de trabalho |
RH de 60% |
| Categoria da proteção do IP |
IP51 |
| Tamanho do fio de ligação |
UL de Teflon® do fio de AWG24#
Fio do protetor do twisted pair do núcleo de AWG12# único
fio do protetor do twisted pair de 2 núcleos
fio do protetor do twisted pair de 4 núcleos
fio do protetor do twisted pair de 8 núcleos
CAT5e
|
| Comprimento do fio de ligação |
Rotor: 300mm
Estator: 300mm
|
| Maneira da instalação |
Contato principal do eixo do convidado o lado do estator com parafusos |
Desenho de esboço
|
Aplicação
|
Porque com CENO
CENO é uma tecnologicamente empresa no campo do anel deslizante que contrata a investigação e desenvolvimento, a fabricação e as vendas. Nós avançamos instrumentos do equipamento e do teste da elevada precisão para assegurar a qualidade de produtos e o desempenho seguro. A área da facilidade cobre 3000 medidores quadrados e encontra em Shenzhen China.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosões
Vantagem de CENO
O membro em projetar a equipe tem mais de 10 anos de experiência no campo do anel deslizante. Os operadores trabalham no procedimento crítico todo são qualificados pelo treinamento interno.
O serviço CENO fornece
24 horas, serviço do consultante 7days.
Produção maciça e personalizada.
Solução que offerring para o sistema da rotação 360°.
Boa vinda para consultar-nos com seus pedidos para algum sistema da rotação 360°. Nós proporcionar-lhe-emos um serviço da parada oportuno respondemos seus inquéritos.
