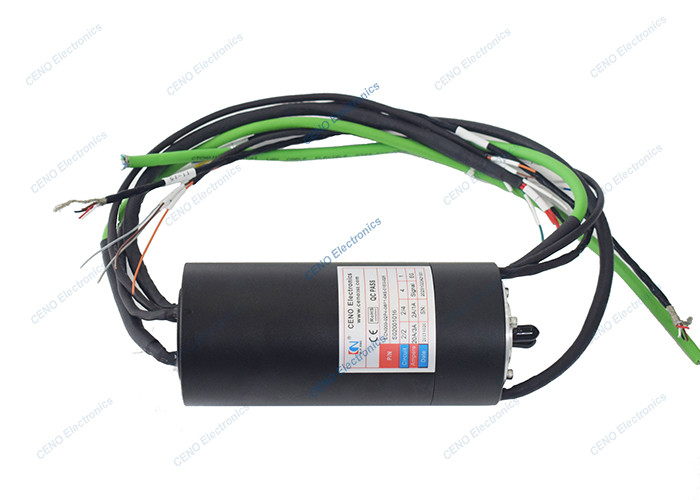

Anel de deslizamento de articulação rotativa de baixa temperatura integrada com sinal Ethernet 1000M
ECN000-02P4-08P1-04S-01EG-02R é o novo anel de deslizamento integrado personalizado CENO projetado para ambiente de baixa temperatura, que combina 2 canais de articulação rotativa de RF, 1 grupo de sinal Ethernet de 1000M,1 grupo de RS422 com circuitos de energia elétricaA maioria dos anéis de deslizamento CENO é suportado para personalizar para diferentes aplicações em que anel de deslizamento pode ser integrado com Ethernet, USB, Encoder, Sensor,TermócopoInformações adicionais, por favor, entre em contacto connosco.
Especificações
|
O número de pessoas a que se refere o artigo 3.o, n.o 1, do Regulamento (CE) n.o 765/2008 é o seguinte:
|
Especificações |
| Corrente e Circuitos |
2 circuitos*20A; 2 circuitos*3A; 2 circuitos*2A; 4 circuitos*1A; 1 Grupo*RS422; 1 Grupo*1000M Ethernet |
| Voltagem nominal |
0-24VAC/VDC |
| Força dielétrica |
≥ 300VAC@50Hz |
| Resistência ao isolamento |
≥ 100MΩ@300VDC |
| Resistência de contacto |
30mΩ (50rpm) |
| Material de contacto |
Metal precioso |
| Materiais para a habitação |
Liga de alumínio |
| Temperatura de funcionamento |
-40°C~+55°C; -50°C~+60°C |
| Umidade de trabalho |
60 % RH |
| Grau de proteção IP |
Proteção IP51 |
| Velocidade de funcionamento |
0~100 rpm |
| Tamanho do fio de chumbo |
AWG17# 22# 24# Arame Teflon® UL
CAT5e; fio de proteção contra torção de 4 núcleos
|
| comprimento do fio de chumbo |
Rotor: 300 mm; Estator: 300 mm |
| Via de rotação |
Instalação de flange |
| |
CH1 |
CH2 |
| Interface |
SMA-f ((50Ω) |
SMA-f ((50Ω) |
| Estilo |
Estilo I |
Estilo I |
| Faixa de frequências |
DC a 2 GHz |
DC a 2 GHz |
| VSWR, máximo |
1.2 |
1.25 |
| VSWR WOW, máximo |
0.05 |
0.1 |
| Perda de inserção, máximo |
0.25 dB |
0.35 dB |
| Perda de inserção, max. |
00,05 dB |
0.1 dB |
| Potência máxima |
1000 W |
500 W |
| Potência média |
100 W |
20W |
Características
- Combine Ethernet, RS422, energia elétrica com RF
- Traje para ambiente de baixa temperatura -50°C~+60°C
- Opção de 1 a 5 canais de RF
Aplicações
- Antennas de radar
- Aeronaves
- Contador eletrónico
- Estação terrestre por satélite
- Vídeo HD
Opcional
- Circuito, Voltagem, Corrente
- Canais de RF
- Tipos de sinais integrados
- Contacto / Materiais de habitação
- Temperatura de funcionamento / velocidade
Desenho de contorno
