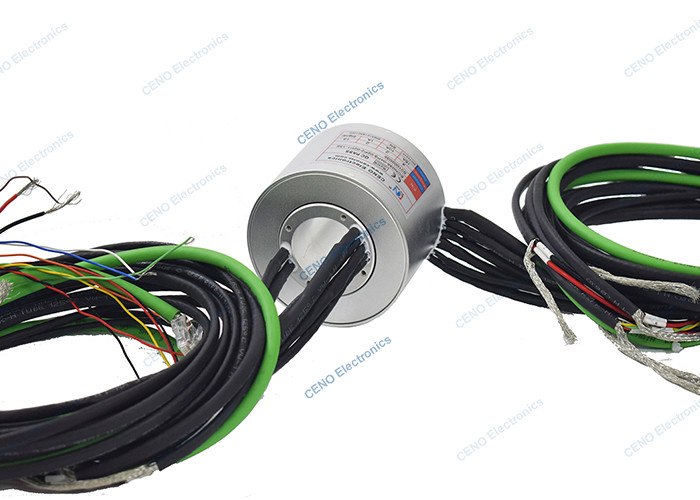

Anel de deslizamento de baixa temperatura com sinal de Ethernet e ID35mm RS422 através do buraco
ECN035-04P3-02P2-02P1-13S é o novo CENO concebido através de um anel de deslizamento de buraco que é adequado para ambientes de baixa temperatura, tais como equipamentos de aviação, mergulho,Instrumento de ensaio ou aplicação em ambientes adversosEste tipo de anel de deslizamento pode transmitir energia elétrica, sinal Ethernet de 100M de forma estável do lado do estator para o lado do rotor.E obter outro avanço técnico / conquista em adaptabilidade ao ambiente no anel de deslizamento condutorPara mais informações, por favor contacte-nos.
Características
- Projetado para baixas temperaturas, combinar Ethernet & Electric
- Transmissão estável, sem código de cadeia, baixa perda, em conformidade com EMC
- Podem ser integrados vários dados
Aplicações
- Máquina automática
- Aviação
- Equipamento de mergulho
- Instrumento de ensaio
- Equipamento médico
Opcional
- Circuito, Voltagem, Corrente
- Sinais/dados integrados
- Contacto / Materiais de habitação
- Diâmetro interno / externo
- Velocidade de trabalho e temperatura
Especificações
|
A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação do presente regulamento.
|
Especificações |
| Corrente e Circuitos |
4 circuitos*15A; 2 circuitos*10A; 8 circuitos*RS422 sinal; 1 grupo*100M Ethernet |
| Voltagem nominal |
0~24VAC/VDC |
| Força dielétrica |
≥ 500VAC@50Hz |
| Resistência ao isolamento |
≥ 500MΩ@500VDC |
| Resistência de contacto |
30mΩ (50rpm) |
| Material de contacto |
Metal precioso |
| Materiais para a habitação |
Liga de alumínio |
| Temperatura de funcionamento |
-40°C~+65°C |
| Umidade de trabalho |
60% RH |
| Grau de proteção IP |
Proteção IP51 |
| Velocidade de funcionamento |
0 ~ 300 rpm |
| Furação interna |
Ø35 mm |
| comprimento do fio de chumbo |
Rotor: 300 mm; Estator: 300 mm |
| Tamanho do fio de chumbo |
AWG14# 17# Teflon® UL revestido com estanho;
Fios com 4 núcleos protegidos por torção; CAT5e
|
Desenho de contorno
Mais informações sobre este anel de deslizamento de sinal eternet de baixa temperatura
A CENO desenha e fabrica anéis de deslizamento há cerca de 20 anos.Este anel de deslizamento é especificamente projetado para combinar diferentes componentes elétricos e de sinal, incluindo energiaO seu design de flange torna-o fácil de instalar e funciona perfeitamente em todos os tipos de condições climáticas.
O anel de deslizamento de antena de radar é um componente essencial para qualquer aplicação de antena de radar.e pode transferir dados e energia entre partes estacionárias e rotativas da antena com resistência mínimaO anel de deslizamento também fornece uma transferência fiável e precisa de sinais Ethernet, garantindo uma comunicação suave entre a antena e o sistema de radar.
Uma das principais características deste anel de deslizamento é a sua capacidade de baixa temperatura.tornando-o ideal para utilização em ambientes adversosAlém disso, o seu design inovador torna-o altamente resistente ao desgaste e requer uma manutenção muito mínima.
A instalação do anel de deslizamento de antena de radar é rápida e fácil, graças ao seu design de flange.Com o nosso produto, pode ter a certeza de que está a obter a melhor qualidade pelo seu dinheiro.
Em conclusão, o Anel de Deslizamento de Antenna de Radar é um must-have para qualquer aplicação de antena de radar.É especificamente concebido para transferir diferentes componentes elétricos e de sinal, enquanto opera de forma fiável em condições de baixa temperaturaO seu design de flange facilita a instalação e minimiza qualquer tempo de inatividade possível.é a solução perfeita para as suas necessidades de antena de radar.
Nosso Serviço
1Responda à pergunta dentro de 24 horas.
2Por favor, informe-nos quais os itens que você está interessado e o preço razoável será fornecido a você após a receção de seu novo inquérito o mais rápido possível.
3Responda a sua pergunta detalhadamente.
4- Resolveu o problema com você durante a utilização dos nossos produtos.
5As amostras serão oferecidas para a nossa cooperação futura.
Perguntas frequentes
1O que fazemos?
Concentramos-nos no desenvolvimento, concepção, fabricação de deslizamentos de alta qualidade e oferecemos várias soluções para sistemas rotativos.
2Há quanto tempo estamos no negócio?
O CENO estabeleceu o negócio de anéis de deslizamento desde 2009.
3O que é um anel de deslizamento?
Um anel de deslizamento é um dispositivo eletromecânico que permite a transmissão de energia e sinais elétricos de uma estrutura estacionária para uma estrutura rotativa.Um anel de deslizamento pode ser usado em qualquer sistema eletromecânico que exija rotação ao transmitir energia ou sinaisPode melhorar o desempenho mecânico, simplificar a operação do sistema e eliminar fios propensos a danos pendurados em juntas móveis.
4Como escolho um anel?
A escolha adequada de uma solução de anel de deslizamento requer detalhes sobre os parâmetros de funcionamento da sua aplicação, incluindo circuitos totais, tensão e amperes por circuito, velocidade de funcionamento e tipo de montagem.Um bom lugar para começar a sua busca é com os nossos anéis de deslizamento padrãoSe tiver a certeza de que uma solução personalizada/modificada é provavelmente necessária ou precisar de assistência na sua selecção, contacte-nos para começar.
5Oferece anéis de deslizamento personalizados?
Sim, se tiver a certeza de que uma solução personalizada/modificada é provavelmente necessária ou precisar de assistência na sua seleção, contacte-nos para começar.Os nossos engenheiros irão encontrar a solução perfeita para as suas necessidades..
Porquê com o CENO?
A CENO é uma empresa tecnológica no domínio dos anéis de deslizamento, que se dedica à investigação e desenvolvimento, ao fabrico e às vendas.Temos equipamentos avançados e instrumentos de teste de alta precisão para garantir a qualidade dos produtos e desempenho confiávelA área da instalação abrange 3000 metros quadrados e está localizada em Shenzhen, China.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosão
Vantagem do CENO
Os membros da equipa de engenharia têm mais de 10 anos de experiência no campo do anel de deslizamento. Os operadores trabalham em procedimentos críticos e são todos qualificados por formação interna.
Serviço do CENO
Serviço de consultoria 24 horas, 7 dias.
Produção em massa e personalizada.
Solução oferecida para o sistema de rotação de 360°.
Bem-vindo a consultar-nos com os seus pedidos para qualquer 360 ° rotation system.We fornecerá um serviço de parada para você responder oportunamente aos seus inquéritos.
