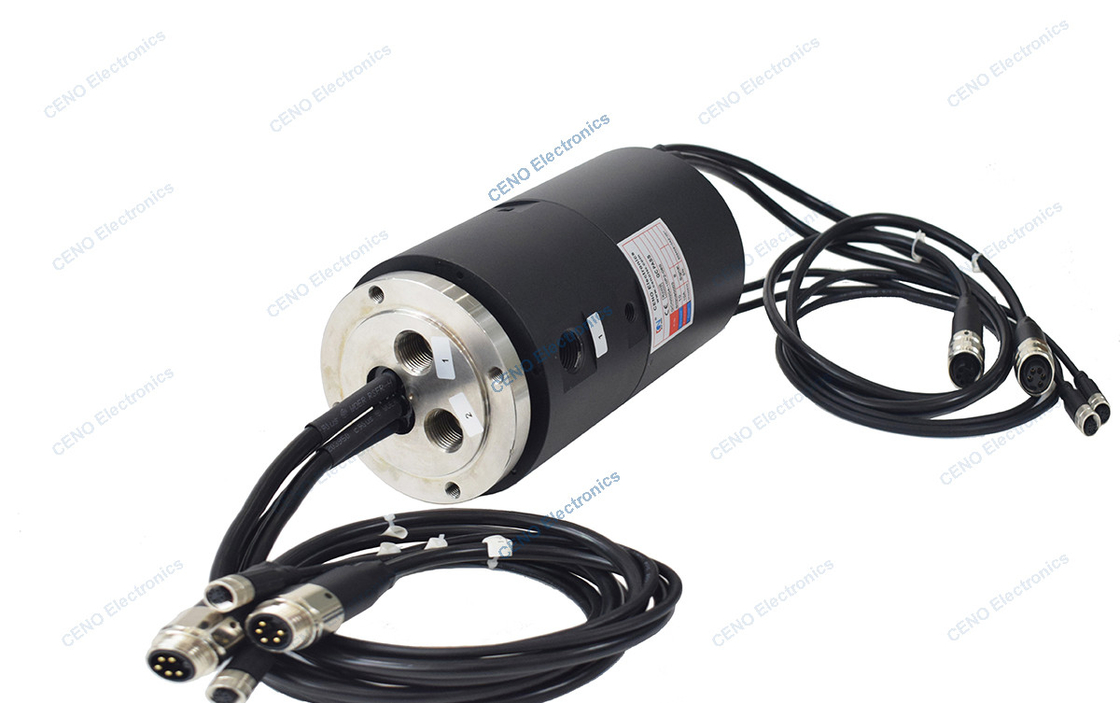

2 canais integram união rotativa hidráulica pneumática com interface G3/8
QCN0204-10P2-08S é um anel de deslizamento integrado CENO que combina circuitos de energia elétrica, sinal profinet e 2 canais para gás.Anel de deslizamento elétrico e uniões rotativas pneumáticas / hidráulicas Anel de deslizamento combinado é projetado para algumas aplicações especiais onde exigem tanto sinal elétrico e pneumática ou transmissão hidráulicaA capacidade de transmissão determina a qualidade da união rotativa hidráulica pneumática integrada.
Características
- Pode integrar sinal elétrico pneumático hidráulico & dados
- Os canais podem chegar a 16 e os circuitos elétricos podem chegar a centenas.
- Design da flange e fácil instalação
Aplicações
- Procissão de comida
- Máquinas e aparelhos de corte a laser
- Química e Farmacêutica
- Máquinas e aparelhos de enchimento
- Equipamento médico
Opcional
- Canais, circuitos e tensão
- Meio gasoso ou líquido
- Método de vedação
- Dimensão de limite
- Velocidade
Especificações
|
QCN0204-10P2-08S
|
Especificações |
| Circuitos e corrente |
10 circuitos * 10A; grupo 2 * sinal Profinet |
| Voltagem nominal |
0~220VAC/VDC |
| Força dielétrica |
≥ 500VAC@50Hz |
| Resistência ao isolamento |
≥ 300MΩ@100VDC |
| Ruído elétrico |
Max 30mΩ (50rpm) |
| Temperatura de funcionamento |
-20°C~+80°C |
| Umidade de trabalho |
60% RH |
| Grau de proteção IP |
Proteção IP51 |
| Velocidade de trabalho |
0~50 rpm |
| Diâmetro externo |
Ø120 mm |
| Material de contacto |
Metal precioso |
| Material de habitação |
liga de alumínio; |
| Tamanho do fio de chumbo |
Cabos de 5 núcleos; fios blindados de 4 núcleos |
| comprimento do fio de chumbo |
O lado do rotor: 1000 mm; o lado do estator: 1000 mm |
| Instalação |
Instalação de flange |
| Artigos rotativos |
|
| A estrada. |
2 canais de gás |
| Tamanho da interface |
G3/8 |
| Pressão máxima |
1.0MPa |
Desenho de contorno
Nosso Serviço
1Responda à pergunta dentro de 24 horas.
2Por favor, informe-nos quais os itens que você está interessado e o preço razoável será fornecido a você após a receção de seu novo inquérito o mais rápido possível.
3Responda a sua pergunta detalhadamente.
4- Resolveu o problema com você durante a utilização dos nossos produtos.
5As amostras serão oferecidas para a nossa cooperação futura.
Perguntas frequentes
1O que fazemos?
Concentramos-nos no desenvolvimento, concepção, fabricação de deslizamentos de alta qualidade e oferecemos várias soluções para sistemas rotativos.
2Há quanto tempo estamos no negócio?
O CENO estabeleceu o negócio de anéis de deslizamento desde 2009.
3O que é um anel de deslizamento?
Um anel de deslizamento é um dispositivo eletromecânico que permite a transmissão de energia e sinais elétricos de uma estrutura estacionária para uma estrutura rotativa.Um anel de deslizamento pode ser usado em qualquer sistema eletromecânico que exija rotação ao transmitir energia ou sinaisPode melhorar o desempenho mecânico, simplificar a operação do sistema e eliminar fios propensos a danos pendurados em juntas móveis.
4Como escolho um anel?
A escolha adequada de uma solução de anel de deslizamento requer detalhes sobre os parâmetros de funcionamento da sua aplicação, incluindo os circuitos totais, a tensão e os amperes por circuito, a velocidade de funcionamento e o tipo de montagem.Um bom lugar para começar a sua busca é com os nossos anéis de deslizamento padrãoSe tiver a certeza de que uma solução personalizada/modificada é provavelmente necessária ou necessitar de assistência na sua selecção, contacte-nos para começar.
5Oferece anéis de deslizamento personalizados?
Sim, se tiver certeza de que uma solução personalizada/modificada é mais provável que seja necessária ou necessitar de assistência na sua seleção, contacte-nos para começar.Os nossos engenheiros irão encontrar a solução perfeita para as suas necessidades..
Porquê com o CENO?
A CENO é uma empresa tecnológica no domínio dos anéis de deslizamento, que se dedica à investigação e desenvolvimento, ao fabrico e às vendas.Temos equipamentos avançados e instrumentos de teste de alta precisão para garantir a qualidade dos produtos e desempenho confiávelA área da instalação abrange 3000 metros quadrados e está localizada em Shenzhen, China.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosão
