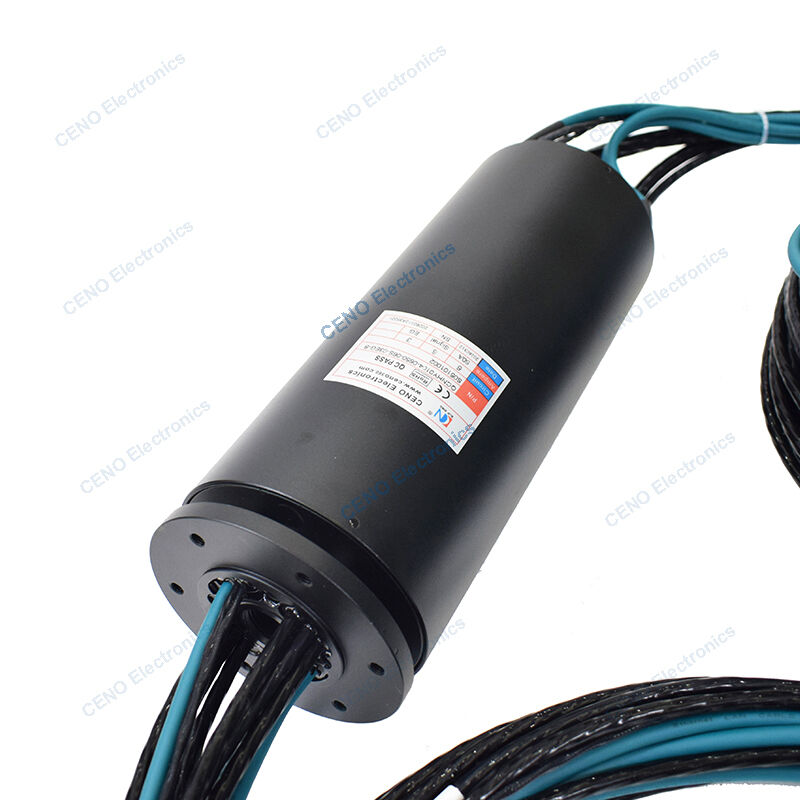

Power Ethernet integrado RS485 e união rotativa pneumática para sistema industrial
QCNHY0104-0650-06S-03EG-B é integre o anel coletor com alimentação, RS485, sinal Ethernet e união rotativa de ar de 1 canal.Anel coletor elétrico e uniões rotativas pneumáticas ou hidráulicas O anel coletor combinado é projetado para algumas aplicações especiais que exigem anel elétrico e pnUEuniões rotativas automáticas ou hidráulicas. A CENO aproveita suas próprias vantagens técnicas para desenvolver este tipo de anel coletor, que é mais conveniente para o usuário na instalação e operação. Para mais informações entre em contato conosco.
Características
você Diferentes formas de vedação podem ser selecionadas de acordo com diferentes aplicações
você Desempenho estável, longa vida
você A parte do anel deslizante elétrico pode integrar corrente e vários sinais
Aplicativos
você Químico e farmacêutico
você Processamento de alimentos
você Máquinas de corte a laser
você Máquinas de enchimento
você Equipamento médico
Opcional
você Circuito, Tensão, Corrente
você Canais e pressão do ar
você Materiais de Contato/Invólucro
você Grau de proteção
você Velocidade de trabalho e temperatura
Especificação
|
QCNHY0104-0650-06S-03EG-B Especificação
|
|
Corrente e Circuitos
|
6 * 50A; 4 * Sinal; 1 * Sinal RS485; 3*1000M Ethernet
|
|
Tensão nominal
|
0 ~ 220 VCA/VCC
|
|
Rigidez dielétrica
|
≥1000 VCA a 50 Hz;≥300 VCA a 50 Hz
|
|
Resistência de isolamento
|
≥500MΩ@500VCC;≥100MΩ@100VCC
|
|
Onda de resistência de contato
|
≤ 30euAh
|
|
Temperatura de trabalho
|
-20°C~+60°C
|
|
Umidade de trabalho
|
60% UR
|
|
Grau de proteção IP
|
PI51
|
|
Velocidade operacional
|
0~100rpm
|
|
Diâmetro externo
|
Ø105 mm
|
|
Material de contato
|
Ouro em ouro
|
|
Material de habitação
|
Liga de alumínio
|
|
União Rotária
|
Parâmetros
|
|
Canais
|
1 * Ar
|
|
Pressão Máx.
|
1,0 MPa
|
Desenho de contorno
Observação
Os anéis coletores integrados são essenciais para máquinas que requerem energia elétrica e transmissão pneumática ou hidráulica. Esses anéis coletores consistem em uma união rotativa pneumática e uma junta rotativa de sinal, que se combinam para fornecer 1 canal para ar e 50 circuitos para um coletor de sinal.
Os benefícios de um anel coletor integrado são muitos. Em primeiro lugar, simplifica o processo de fiação e instalação para o usuário final. Com apenas uma montagem, eles obtêm o melhor dos dois mundos. Em vez de instalar anéis coletores separados para potência e transmissão, eles agora podem contar com um único anel coletor integrado. Isto não só economiza tempo, mas também reduz a complexidade da máquina como um todo.
Um outro benefício é que um anel coletor integrado ajuda a reduzir o número de pontos de falha potencial. Em vez de ter que lidar com vários componentes, é necessário apenas um anel coletor integrado. Isto significa menos pontos potenciais de falha, o que por sua vez significa uma máquina mais robusta e confiável.
Outra vantagem de um anel coletor integrado é que ele oferece maior flexibilidade operacional. Com um conjunto, os usuários podem girar e transmitir simultaneamente sem qualquer perda de sinal ou pressão. Isto é especialmente útil em aplicações onde a máquina precisa girar e ao mesmo tempo fornecer ar ou fluido.
Concluindo, os anéis coletores integrados fornecem aos projetistas e operadores de máquinas uma solução confiável, fácil de instalar e versátil para transmissão juntamente com os requisitos de energia. Com um único conjunto que combina canais coletores de ar e de sinal, os anéis coletores integrados são uma opção conveniente e eficiente para qualquer aplicação de máquina onde a confiabilidade e a flexibilidade são prioridade máxima.
