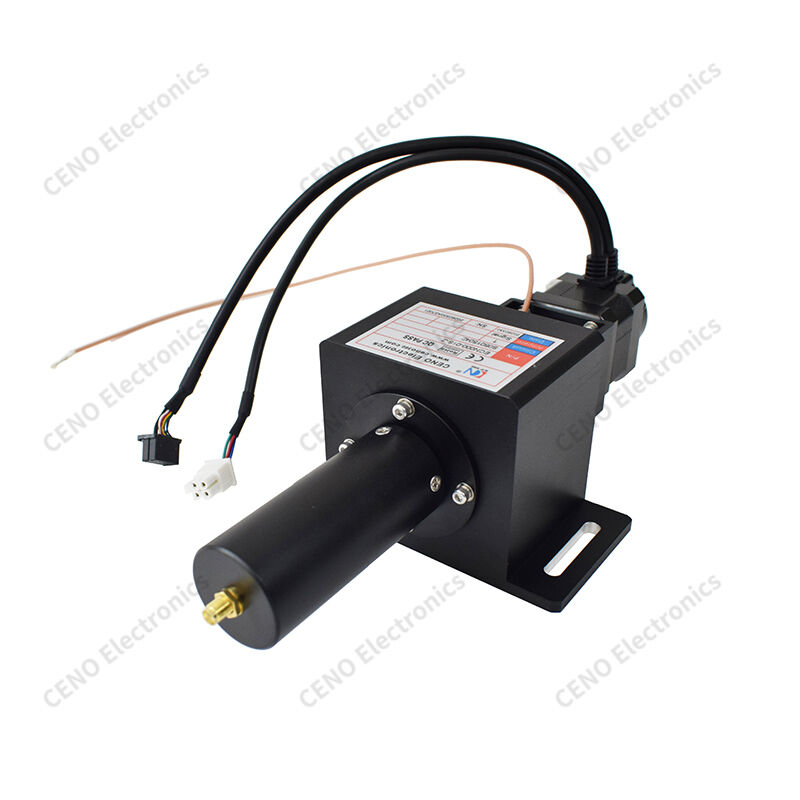

Anel coletor híbrido com um canal coaxial de RF
  • Anel coletor híbrido com um canal coaxial de RF
  • Anel coletor híbrido com um canal coaxial de RF
  • Anel coletor híbrido com um canal coaxial de RF
  • Anel coletor híbrido com um canal coaxial de RF
  • Anel coletor híbrido com um canal coaxial de RF
  • Anel coletor híbrido com um canal coaxial de RF
  • Anel coletor híbrido com um canal coaxial de RF
Anel coletor híbrido com um canal coaxial de RF

Anel coletor híbrido com um canal coaxial de RF

Lugar de origem China
Marca CENO
Certificação CE,RoHS,ISO9001,UL
Número do modelo ECN000-01S-Z
Detalhes do produto
Classificação de proteção:
IP51
Umidade operacional:
Abaixo de 60% UR
Temperatura operacional:
-20°C ~ +60°C
Tensão operacional:
240 VAC
Número de circuitos/corrente:
1 canal × sinal de alta frequência
Rigidez dielétrica:
≥500 V @ 50 Hz entre circuitos
Resistência de Isolamento:
100 MΩ @ 100 VCC
Valor de flutuação da resistência de contato:
≤30 mΩ (a 30 rps/15 rps)
Velocidade operacional:
0~2000rpm
Comprimentos dos cabos:
Lado do rotor: 300 mm; Lado do estator: 300 mm
Material de contato:
Metal precioso
Material de habitação:
Liga de alumínio, jateado e anodizado preto
Destacar:

Hybrid slip ring with RF channel

,

Fiber optic rotary joint with coaxial

,

Slip ring with RF coaxial connector

Termos de pagamento e envio
Quantidade de ordem mínima
1PCS
Preço
Negociável
Detalhes da embalagem
Pedido de Cartons/As
Tempo de entrega
1 semanas
Termos de pagamento
T/T, PayPal, Western Union
Habilidade da fonte
1000 PCS POR Mês
Descrição do produto

Anel coletor híbrido com um canal coaxial de RF


ECN000-01S-Z é um anel coletor híbrido integrado CENO que combina circuitos de controle de corrente fraca multicanal e um canal coaxial de RF, permitindo rotação contínua ilimitada de 360° para transferir sinais de controle de baixa tensão e sinais de RF de alta frequência simultaneamente. Ele apresenta um componente amortecedor corrugado para compensar a vibração axial e proteger conjuntos de contato internos de precisão, combinado com uma placa de montagem ajustável com fenda para instalação flexível.


Características

  • Integração de sinal triplo
  • Amortecedor de vibração
  • Fiação anti-crosstalk
  • Montagem ajustável
  • Blindagem EMI

Aplicativos

  • Plataforma giratória de teste de RF
  • Inspeção óptica
  • Gimbal óptico
  • Equipamento END
  • Plataforma rotativa de visão

Opcional

  • Porta de fibra personalizada
  • Terminal de fiação
  • Velocidade de rotação
  • Proteção IP
  • Canais de sinal extras

Especificação

ECN000-01S-Z

Especificação

Classificação de proteção

 IP51

Umidade operacional

Abaixo de 60% UR

Temperatura operacional

-20°C ~ +60°C

Tensão operacional

240 VCA

Número de circuitos/corrente

1 canal × sinal de alta frequência

Resistência Dielétrica

≥500 V @ 50 Hz entre circuitos

Resistência de Isolamento

100 MΩ @ 100 VCC

Valor de flutuação da resistência de contato

≤30 mΩ (a 30 rps/15 rps)

Velocidade operacional

0~2000rpm

Comprimentos de cabo

Lado do rotor: 300 mm; Lado do estator: 300 mm

Material de contato

Metal precioso

Material da Habitação

Liga de alumínio,

jateado e anodizado preto


Desenho de contorno

Anel coletor híbrido com um canal coaxial de RF


Série de produtos conjuntos CENO Power/Signal + Fibra Óptica

O anel coletor integrado é da série CENO não padrão. POTÊNCIA / SINAL + JUNTA ROTATIVA DE FIBRA ÓPTICA de acordo com a aplicação especial, para integrar a corrente, circuitos de sinal e junta de fibra óptica. Sua corrente pode chegar a várias centenas de amperes e seu sinal pode cobrir todos os tipos de sinais com base na aplicação relevante. A junta de fibra óptica inclui modo sigell e multimodo com canais diversos, desde canal de sinal até dezenas de canais. Este tipo de anel deslizante integrado obtém bom desempenho e diversas funções, então é amplamente utilizado na opção de guindaste elétrico.


Anel coletor híbrido com um canal coaxial de RF
