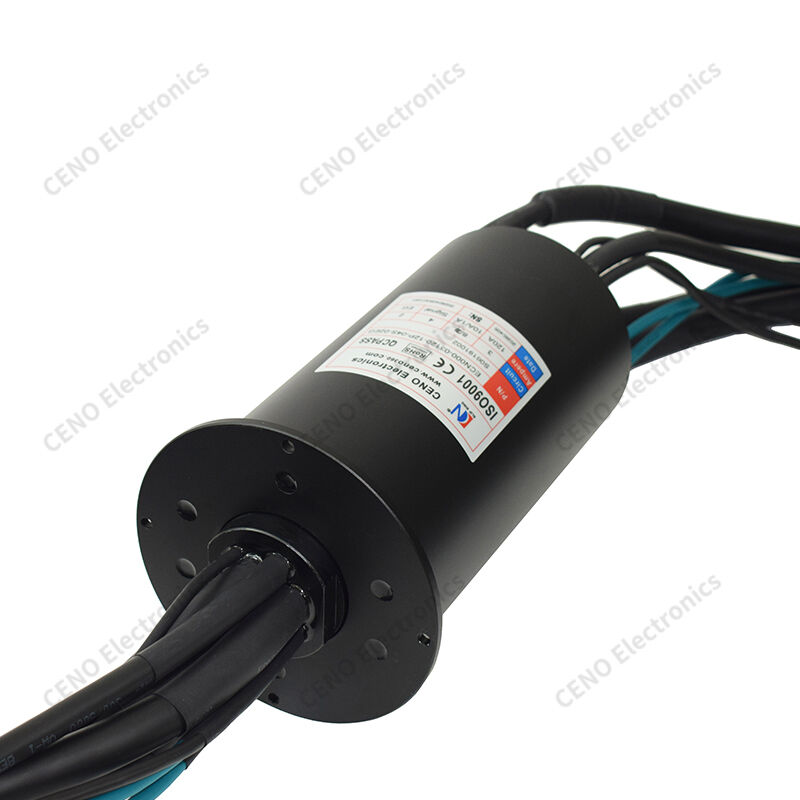

Anel de deslizamento híbrido com 2 canais Ethernet
ECN000-03120-12P-04S-02EG é CENO Hybrid Slip Ring integra circuitos de potência pesada 3×120A, potência auxiliar 8×10A, linhas de sinal 4×1A e 2 canais Ethernet para transmitir potência,sinais de comando e dados de alta velocidade durante rotação ilimitada de 360°Os cabos de energia e sinal separados reduzem eficazmente as interferências eletromagnéticas.Ele cumpre as normas CE e RoHS para uma operação industrial rotativa estável e de longa duração.
Características
- 120A de potência pesada
- Isolamento do sinal de potência
- Dual Ethernet
- Montagem de flange
- Eixo sólido
Aplicações
- Máquina de rolamento
- Plataforma giratória grande
- Unidade rotativa de vento
- Banco de ensaio de potência
- Caminhões de carga
Opcional
- Circuitos personalizados
- Corrente reguladora
- Comprimento de fio personalizado
- Grau IP mais elevado
- Cablagem blindada
Especificações
|
O número de pessoas sujeitas a um regime de segurança é o seguinte:
|
Especificações
|
|
Proteção ((Grados IP)
|
Proteção IP51
|
|
Umidade de trabalho
|
60% RH
|
|
Temperatura de funcionamento
|
-20°C~+60°C
|
|
Voltagem nominal
|
0 ~ 72VAC/VDC
|
|
Circuitos e corrente
|
3 Circuitos * 120A(72V);8 Circuitos *10A(48V);
4 Circuitos *1A(48V);1 Grupo * CAN bus;
2 Grupos * Gigabit Ethernet
|
|
Força dielétrica
|
≥ 500vAC@50Hz ((Poder); ≥ 300VAC@50Hz ((Sinais)
|
|
Resistência ao isolamento
|
500MΩ@500VDC ((Potência); 100MΩ@300VDC ((Sinais)
|
|
Ruído elétrico
|
Máximo 20mΩ ((50rpm)
|
|
Comprimento do fio de chumbo
|
Rotor: 1500 mm; Estator: 1500 mm
|
|
Velocidade de trabalho
|
0 a 30 rpm
|
|
Via de rotação
|
Instalação de flange
|
|
Material de contacto
|
Metais preciosos/Ouro para ouro
|
|
Material de habitação
|
Liga de alumínio
|
Desenho de contorno
