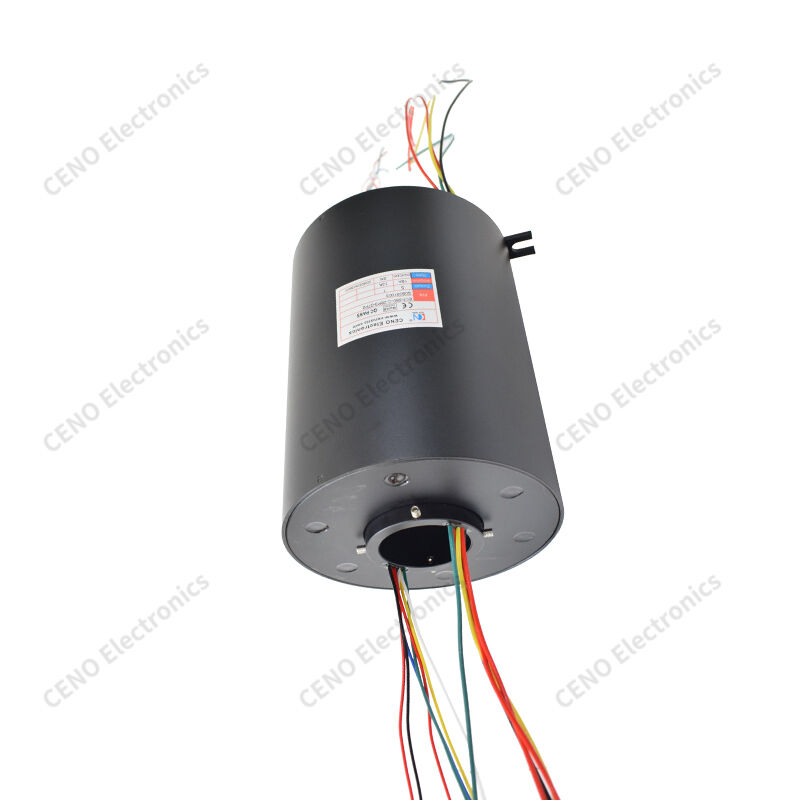

Anel de deslizamento de grande diâmetro com caixa de alumínio fosco
ECN050-C-05P3-07P2 é um anel de deslizamento híbrido CENO Large Through Bore, com uma caixa de alumínio fosco extendida e um grande forro oco central para eixos ou tubos de ar.Ele carrega múltiplos circuitos de energia e sinal separados com fios codificados por cores para cortar a transmissão do sinalUma sola lateral permite a fixação do estator com facilidade, os contatos deslizantes de metais preciosos garantem uma potência de rotação constante de 360° e transferência de sinal,e cumpre as normas CE e RoHS para máquinas rotativas industriais pesadas.
Características
- Largo através do furo
- Híbrido multi-circuito
- Casas de liga
- Máquinas de secagem
- Contato de baixo ruído
- Certificado CE e RoHS
Aplicações
- Máquina de enrolar
- Tabela giratória pesada
- Plataforma giratória de guindaste
- Dispositivos hidráulicos rotativos
- Jig rotativo automático
- Grande câmara rotativa
Opcional
- Comprimento de fio personalizado
- Corrente superior
- Loops de sinal adicionais
- Melhoria da protecção da PI
- Cor de fio personalizada
Especificações
|
O número de pessoas sujeitas a uma autorização de condução deve ser indicado no anexo II.
|
Especificações
|
|
Classificação de protecção
|
Proteção IP51
|
|
Umidade de funcionamento
|
< 60% RH
|
|
Temperatura de funcionamento
|
-20°C ~ +60°C
|
|
Fios de chumbo
|
AWG14/17# Teflão enlatado, com classificação UL
|
|
Tensão de funcionamento
|
0 ̊380 VAC/VDC
|
|
Circuitos/corrente
|
5 circuitos × 16A; 7 circuitos × 10A
|
|
Força dielétrica
|
≥ 1000 VAC @ 50 Hz entre circuitos adjacentes
|
|
Resistência ao isolamento
|
500 MΩ @ 500 VDC
|
|
Variação da resistência de contacto
|
≤ 30 mΩ (a 50 rpm)
|
|
Comprimento do fio de chumbo
|
Rotor: 300 mm; Estator: 300 mm
|
|
Velocidade de operação
|
0 ̊30 rpm
|
|
Instalação
|
Finalidade do rotor fixada ao eixo principal fornecido pelo cliente com parafusos
|
|
Material de contacto
|
Grafite de cobre
|
|
Material de habitação
|
Liga de alumínio, sabotada e anodizada a preto
|
|
Diâmetro do orifício
|
ø50 mm
|
Desenho de contorno
