Anel deslizante miniatura através do furo 360° Transmissão de sinal fraco multicanal
  • Anel deslizante miniatura através do furo 360° Transmissão de sinal fraco multicanal
  • Anel deslizante miniatura através do furo 360° Transmissão de sinal fraco multicanal
  • Anel deslizante miniatura através do furo 360° Transmissão de sinal fraco multicanal
  • Anel deslizante miniatura através do furo 360° Transmissão de sinal fraco multicanal
  • Anel deslizante miniatura através do furo 360° Transmissão de sinal fraco multicanal
  • Anel deslizante miniatura através do furo 360° Transmissão de sinal fraco multicanal
  • Anel deslizante miniatura através do furo 360° Transmissão de sinal fraco multicanal
Anel deslizante miniatura através do furo 360° Transmissão de sinal fraco multicanal

Anel deslizante miniatura através do furo 360° Transmissão de sinal fraco multicanal

Lugar de origem China
Marca CENO
Certificação CE,RoHS,UL,ISO9001
Número do modelo ECN060-16P1
Detalhes do produto
Classificação de proteção:
IP51
Umidade operacional:
<60% UR
Temperatura operacional:
–20°C a +60°C
Especificação do fio:
AWG 22# Teflon® estanhado com classificação UL
Tensão operacional:
380 VCA
Número de circuitos/corrente:
16 circuitos × 5 A
Rigidez dielétrica:
≥1000 V @ 50 Hz entre circuitos
Resistência de Isolamento:
500 MΩ @ 500 VCC
Flutuação da resistência de contato:
≤70 mΩ (a 50 rpm)
Comprimento do fio:
Rotor: 300mm; Estator: 300 mm
Velocidade operacional:
0–300 rpm
Método de montagem:
Lado do rotor preso ao eixo fornecido pelo cliente com parafusos
material de contato:
liga do metal precioso
Material de habitação:
Liga de alumínio, jateado e anodizado preto
Diâmetro do furo passante:
∅60mm
Termos de pagamento e envio
Quantidade de ordem mínima
1 unidade
Preço
Negociável
Detalhes da embalagem
Caixa
Tempo de entrega
Da prateleira
Termos de pagamento
T/T, PayPal, Western Union, l/c
Habilidade da fonte
Mês de 10000pcs
Descrição do produto

Anel deslizante miniatura através do furo 360° Transmissão de sinal fraco multicanal

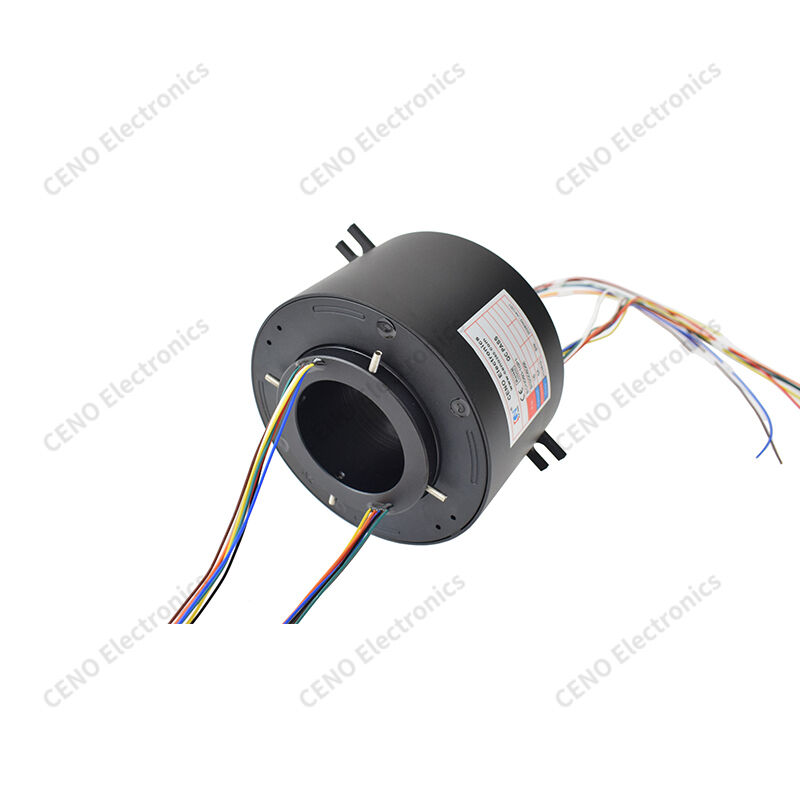

ECN060-16P1 é CENO Through-Bore Miniature Slip Ring é um conector elétrico rotativo para transmitir sinais de controle fracos multicanais durante rotação ilimitada contínua de 360 ​​°. Ele adota uma caixa de alumínio anodizado preto integrada com um orifício central oco para eixos, tubos de ar ou cabos passarem coaxialmente. Fios codificados coloridos estendem-se dos lados do rotor e do estator para facilitar a identificação da fiação. Conjuntos de contato de liga de ouro integrados garantem condução de sinal estável com baixo torque de fricção. Os pinos de montagem e as alças de posicionamento são reservados para instalação rápida, e uma etiqueta de especificação é anexada para marcar os parâmetros elétricos e certificações para uma correspondência conveniente do equipamento.


Características

  • Orifício central
  • Canais multissinais
  • Baixo torque de rotação
  • Contato ouro
  • Carcaça de alumínio

Aplicativos

  • Câmera PTZ
  • Mesa de trabalho rotativa
  • Dispositivo médico
  • Robô pequeno
  • Máquina de embalagem

Opcional

  • Contagem de canais personalizados
  • Comprimento estendido do fio
  • Classificação de tensão especial
  • Atualização de proteção IP
  • Diâmetro do furo personalizado

Especificação

ECN060-16P1

Especificação

Classificação de proteção

IP51

Umidade operacional

<60% UR

Temperatura operacional

–20°C a +60°C

Especificação do fio

AWG 22# Teflon® estanhado com classificação UL

Tensão operacional

380 VCA

Número de circuitos/corrente

16 circuitos × 5 A

Rigidez dielétrica

≥1000 V @ 50 Hz entre circuitos

Resistência de isolamento

500 MΩ @ 500 VCC

Flutuação de resistência de contato

≤70 mΩ (a 50 rpm)

Comprimento do fio

Rotor: 300 mm; Estator: 300 mm

Velocidade operacional

0–300 rpm

Método de montagem

Lado do rotor preso ao eixo fornecido pelo cliente com parafusos

Material de contato

Liga de metais preciosos

Material de habitação

Liga de alumínio, jateado e anodizado preto

Diâmetro do furo passante

∅60mm


Desenho de contorno

 Anel deslizante miniatura através do furo 360° Transmissão de sinal fraco multicanal 0

Nosso serviço
1. Responda ao inquérito em 24 horas.
2. Por favor, informe-nos quais itens você está interessado e o preço razoável será fornecido após o recebimento de sua nova consulta o mais rápido possível.
3. Responda detalhadamente à sua pergunta.
4. Resolvemos o problema com você durante o uso de nossos produtos.
5. Amostras serão oferecidas a você para nossa cooperação futura.

Perguntas frequentes

1. O que fazemos?
Nosso foco é desenvolver, projetar e fabricar anéis coletores de alta qualidade e oferecer diversas soluções para sistemas rotativos.

2. Há quanto tempo estamos no negócio?
A CENO estabeleceu negócios de anéis coletores desde 2009. Milhares de clientes aceitaram nossos produtos ou serviços.

3. O que é um anel coletor?
Um anel coletor é um dispositivo eletromecânico que permite a transmissão de energia e sinais elétricos de uma estrutura estacionária para uma estrutura rotativa. Um anel coletor pode ser usado em qualquer sistema eletromecânico que exija rotação durante a transmissão de energia ou sinais. Ele pode melhorar o desempenho mecânico, simplificar a operação do sistema e eliminar fios propensos a danos pendurados em juntas móveis.

4. Como escolho um anel coletor?
A seleção adequada de uma solução de anel coletor requer detalhes sobre os parâmetros operacionais da sua aplicação, incluindo circuitos totais, tensão e amperes por circuito, velocidade operacional e tipo de montagem. Um bom lugar para começar sua pesquisa é com nossos anéis coletores padrão. Se você tiver certeza de que provavelmente será necessária uma solução personalizada/modificada ou precisar de assistência em sua seleção, entre em contato conosco para começar.

5. Vocês oferecem anéis coletores personalizados?
Sim, se você tiver certeza de que provavelmente será necessária uma solução personalizada/modificada ou precisar de assistência em sua seleção, entre em contato conosco para começar. Nossos engenheiros encontrarão a solução perfeita para suas necessidades.

Por que com CENO
CENO é uma empresa tecnológica no campo de anéis coletores que envolve pesquisa e desenvolvimento, fabricação e vendas. Temos equipamentos avançados e instrumentos de teste de alta precisão para garantir a qualidade dos produtos e desempenho confiável.

Certificação
ISO9001, CE, RoHS, UL, à prova de explosão

Vantagem CENO
Membro da equipe de engenharia tem mais de 10 anos de experiência na área de anéis coletores. Os operadores que trabalham em procedimentos críticos são todos qualificados por treinamento interno.

Serviço CENO oferece
Serviço de consultoria 24 horas, 7 dias.
Produção em massa e personalizada.
Oferta de soluções para sistema de rotação de 360°.

Bem-vindo a nos consultar com suas solicitações para qualquer sistema de rotação de 360°. Forneceremos um serviço completo para você responder oportunamente às suas perguntas.
