Anel de deslizamento híbrido transmite sinais de alta potência e fracos

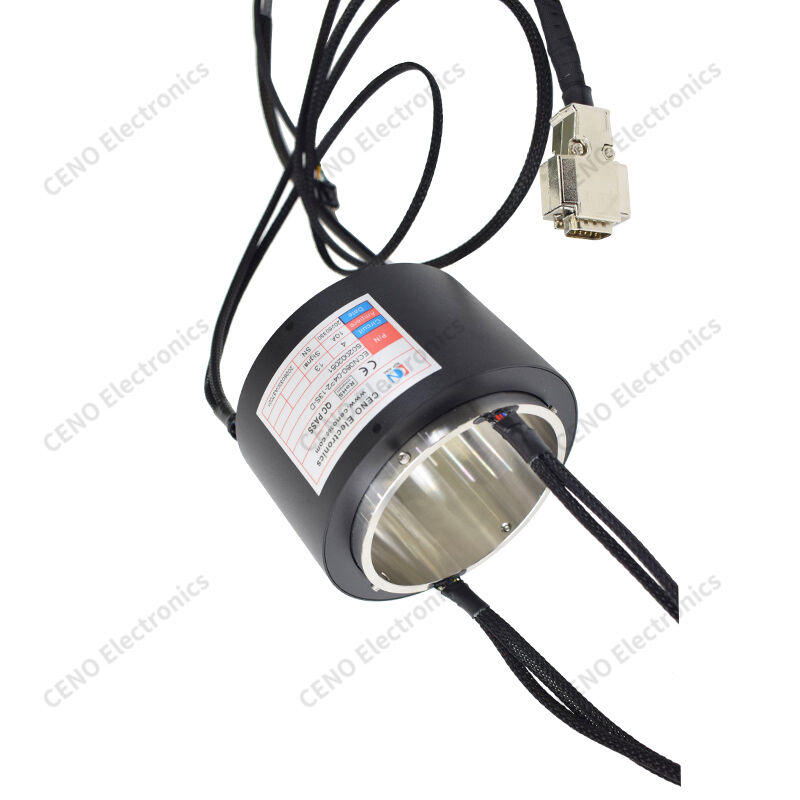

ECN080-04P2-13S-D é CENO anel híbrido de deslizamento de travagem é um conector rotativo integrado que transmite simultaneamente sinais de alta potência de corrente e de controle fraco durante rotação contínua de 360 °.Possui um grande furo oco central para encaminhamento coaxial de eixos, tubos ou cabos de ar, com uma caixa de alumínio anodizado preto selada, equipada com furos de montagem e pinos de posicionamento.Armazéns de proteção trançados que cobrem os fios do estator e do rotor para um desempenho antiabrasionárioOs conjuntos de contacto de liga de ouro incorporados proporcionam uma condução estável e um rótulo de especificação marca claramente o layout do circuito, a classificação de corrente, as certificações CE e RoHS para facilitar a correspondência dos equipamentos.
Características
- sinal de potência híbrido
- Largo através do furo
- Proteção de arame trançado
- Contactos de ouro
- Caixa de alumínio
Aplicações
- Tabela de trabalho rotativa
- PTZ do veículo
- Máquina de embalagem
- Máquinas de engenharia
- Banco de ensaio automatizado
Opcional
- Mistura de circuitos personalizada
- Tamanho de furo variável
- Comprimento do fio estendido
- Grau impermeável IP
- Corrente especial
Especificações
|
A partir de 1 de janeiro de 2014, a Comissão deve apresentar ao Parlamento Europeu e ao Conselho uma proposta de decisão relativa à aplicação do presente regulamento.
|
Especificações
|
|
Classificação de protecção
|
Proteção IP54
|
|
Umidade de funcionamento
|
< 90% RH
|
|
Temperatura de funcionamento
|
¥40°C a +85°C
|
|
Especificação do fio
|
AWG 22# Teflon® UL revestido de estanho; AWG 26# Teflon® UL revestido de prata
|
|
Tensão de funcionamento
|
380 VAC
|
|
Número de circuitos / corrente
|
4 circuitos × 10 A; 13 circuitos para sinal
|
|
Força dielétrica
|
≥ 1000 V @ 50 Hz entre circuitos
|
|
Resistência ao isolamento
|
500 MΩ @ 300 VDC
|
|
Fluctuação da resistência de contacto
|
≤ 70 mΩ (a 50 rpm)
|
|
Comprimento do fio
|
Rotor: 1500 mm; Estator: 1500 mm
|
|
Método de montagem
|
Parte do rotor fixada ao equipamento do cliente com parafusos
|
|
Material de contacto
|
Metais preciosos
|
|
Materiais para a habitação
|
Aço inoxidável (eixo) + liga de alumínio, anodizado a areia e preto
|
|
Diâmetro do buraco
|
ø80 mm
|
Desenho de contorno
Nosso Serviço
1Responda à pergunta dentro de 24 horas.
2Por favor, informe-nos quais os itens que você está interessado e o preço razoável será fornecido a você após a receção de seu novo inquérito o mais rápido possível.
3Responda a sua pergunta detalhadamente.
4- Resolveu o problema com você durante a utilização dos nossos produtos.
5As amostras serão oferecidas para a nossa cooperação futura.
