Anel de deslizamento através de furo para potência rotativa e transmissão de sinal confiáveis

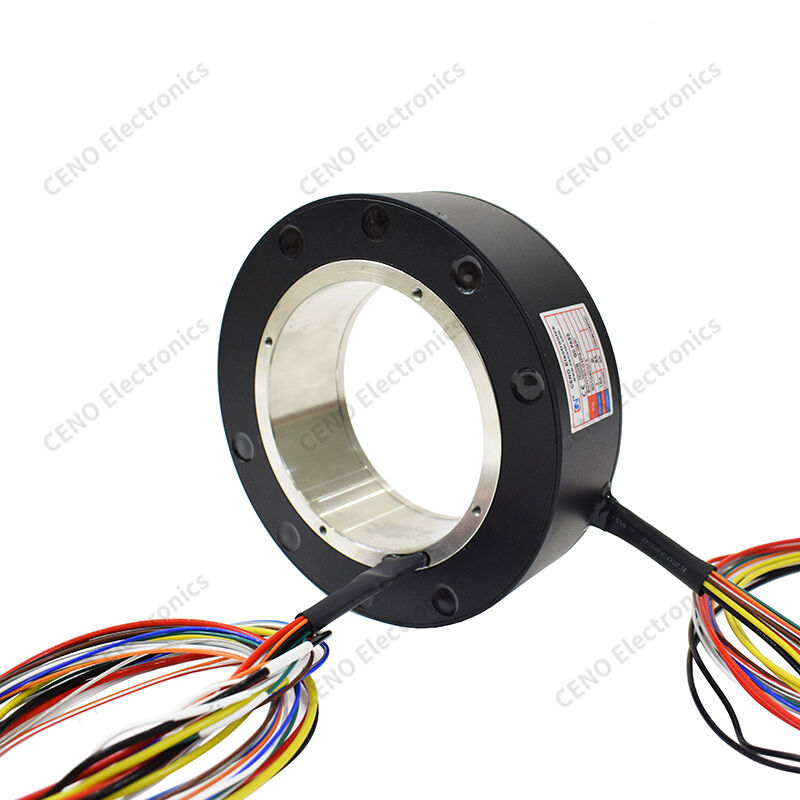

ECN100-03P3-09P1 é um eixo oco CENO através de um anel de deslizamento de furo com caixa de liga de alumínio para energia rotativa industrial e transmissão de sinal.permite eixos, tubos de ar e cabos para passar pelo centro, economizando espaço de instalação para equipamentos rotativos.Realiza rotação infinita de 360° sem emaranhamento de fiosEquipado com fios separados codificados por cores nas extremidades do rotor e do estator para facilitar a fiação, com mangas de cabo resistentes ao desgaste para evitar quebra de fio.Ele passa a certificação CE e é amplamente utilizado em máquinas rotativas automatizadas com exigências de rotação contínua rígidas.
Características
- Largo através do furo
- Casas de liga
- Contacto com metais preciosos
- Cabos codificados por cores
- Sinais estáveis
- Duração de vida
Aplicações
- Tabelas de trabalho rotativas
- PTZ de vigilância
- Máquinas e aparelhos de construção
- Articulações robóticas
- Máquinas de toque de radar
- Dispositivos rotativos médicos
Opcional
- Contagem de canais personalizada
- Corrente diferente
- Velocidade de rotação superior
- Concha selada por IP
- Integração de sinal
- Comprimento de fio personalizado
Especificações
|
ECN100-03P3-09P1
|
Especificações
|
|
Classe de protecção
|
Proteção IP54
|
|
Umidade de funcionamento
|
< 90%
|
|
Temperatura de funcionamento
|
-40°C ~ +80°C
|
|
Especificações do fio
|
AWG14# fios de Teflon® revestidos de estanho (UL); AWG16# fios de Teflon® revestidos de estanho (UL); AWG22# fios de Teflon® revestidos de estanho (UL)
|
|
Tensão de funcionamento
|
380 VAC
|
|
Circuito/corrente
|
3 circuitos × 15 A; 9 circuitos × 5 A
|
|
Força dielétrica
|
≥ 1000 VAC @ 50 Hz entre quaisquer dois circuitos
|
|
Resistência ao isolamento
|
500 MΩ @ 500 VDC
|
|
Fluctuação da resistência de contacto
|
≤ 70 mΩ (medido a 50 rpm)
|
|
Comprimento do fio de chumbo: rotor
|
800 mm; estator: 800 mm
|
|
Velocidade de operação
|
0 ̊50 rpm
|
|
Método de montagem
|
Fundição do rotor no eixo fornecido pelo cliente por parafusos
|
|
Material de contacto
|
Metais preciosos
|
|
Material de habitação
|
Alumínio e seus derivados
|
|
Diâmetro do orifício
|
100 mm
|
Desenho de contorno
Nosso Serviço
1Responda à pergunta dentro de 24 horas.
2Por favor, informe-nos quais os itens que você está interessado e o preço razoável será fornecido a você após a receção de seu novo inquérito o mais rápido possível.
3Responda a sua pergunta detalhadamente.
4- Resolveu o problema com você durante a utilização dos nossos produtos.
5As amostras serão oferecidas para a nossa cooperação futura.
Perguntas frequentes
1O que fazemos?
Concentramos-nos no desenvolvimento, concepção, fabricação de sliprings de alta qualidade, e oferecemos várias soluções para sistemas rotativos.
2Há quanto tempo estamos no negócio?
A CENO estabeleceu o negócio de anéis de deslizamento desde 2009.
3O que é um anel de deslizamento?
Um anel de deslizamento é um dispositivo eletromecânico que permite a transmissão de energia e sinais elétricos de uma estrutura estacionária para uma estrutura rotativa.Um anel de deslizamento pode ser usado em qualquer sistema eletromecânico que exija rotação ao transmitir energia ou sinaisPode melhorar o desempenho mecânico, simplificar a operação do sistema e eliminar fios propensos a danos pendurados em juntas móveis.
4Como escolho um anel?
A escolha adequada de uma solução de anel de deslizamento requer detalhes sobre os parâmetros de funcionamento da sua aplicação, incluindo circuitos totais, tensão e amperes por circuito, velocidade de funcionamento e tipo de montagem.Um bom lugar para começar a sua busca é com os nossos anéis de deslizamento padrãoSe tiver a certeza de que uma solução personalizada/modificada é provavelmente necessária ou necessitar de assistência na sua selecção, contacte-nos para começar.
5Oferece anéis de deslizamento personalizados?
Sim, se tiver a certeza de que uma solução personalizada/modificada é provavelmente necessária ou precisar de assistência na sua seleção, contacte-nos para começar.Os nossos engenheiros irão encontrar a solução perfeita para as suas necessidades..
