Anel Elétrico de Cápsula Multicanal com Baixa Diafonia

Lugar de origem China
Marca CENO
Certificação CE,RoHS,UL,ISO9001
Número do modelo ACN25J-09P1-19P-02HD
Detalhes do produto
Proteção ((Grado IP):
IP40
Umidade de trabalho:
60% UR
Temperatura de trabalho:
-20°C~+60°C
Tensão nominal:
2~110 CA/CC
Circuitos & corrente:
2 Circuitos *HD-SDI; 19 Circuitos * 2A; 9 circuitos * 5A
Rigidez dielétrica:
≥200VAC@50Hz(P); ≥100VAC@50Hz(S)
Resistência de Isolamento:
≥50MΩ@200VCC(P); ≥10MΩ@100VCC(S)
Ruído elétrico:
Máx. 35mΩ
Comprimento do fio de chumbo:
Rotor:600±5mm; Estator:600±5mm
Velocidade de trabalho:
0 ~ 50rpm
material de contato:
Ouro ao ouro
Material de habitação:
Engenharia de plástico
Termos de pagamento e envio
Quantidade de ordem mínima
1 unidade
Preço
Negociável
Detalhes da embalagem
Caixa
Tempo de entrega
Da prateleira
Termos de pagamento
T/T, PayPal, Western Union, l/c
Habilidade da fonte
Mês de 10000pcs
Descrição do produto

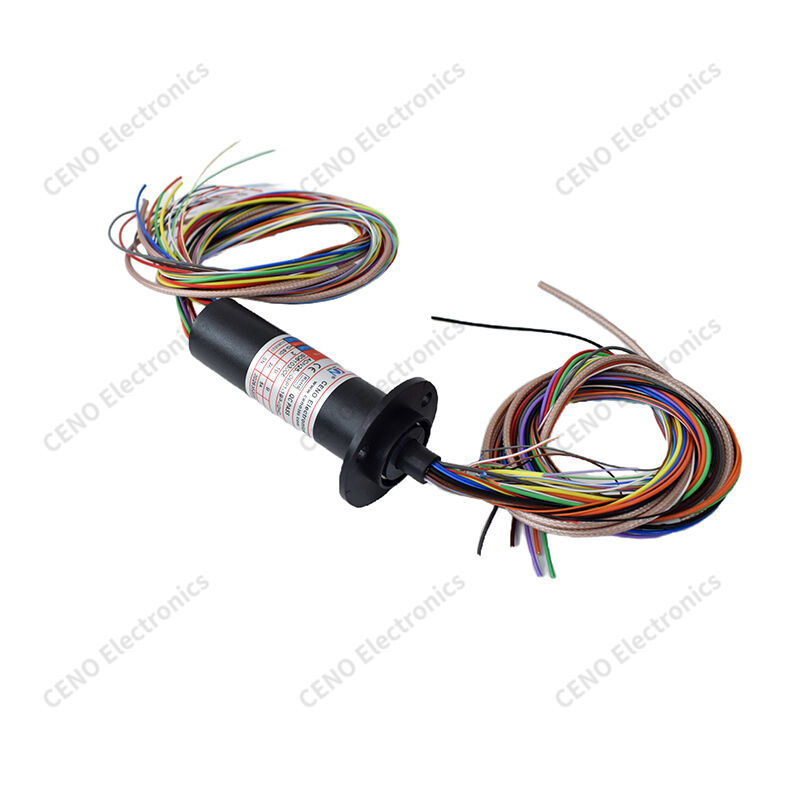

Anel Elétrico de Cápsula Multicanal com Baixa Diafonia


O ACN25J-09P1-19P-02HD é um anel elétrico de cápsula CENO de montagem em flange multicanal que oferece transmissão estável para inúmeros sinais de controle de baixa tensão e energia menor. Alojado em uma caixa compacta de plástico de engenharia de 22 mm, adota layout de circuito isolado e fixação por parafuso de flange para resistir à vibração mecânica. Cada unidade passa por inspeção de CQ de função completa com conformidade CE e registros de lote rastreáveis. Contatos finos de metal precioso mantêm a flutuação da resistência de contato abaixo de 5 µΩ após testes de durabilidade de 7 milhões de rotações. Chicotes de fios multicoloridos combinados simplificam a fiação de campo. A temperatura de trabalho cobre de -40 °C a +80 °C. Ele elimina o emaranhamento de cabos durante a rotação contínua de 360 graus e reduz os problemas de montagem no local para compradores globais de atacado em massa.


Características

  • Circuitos multi-isolados
  • Montagem em flange
  • Resistente à vibração
  • Baixa diafonia

Aplicações

  • Juntas rotativas robóticas
  • Câmeras PTZ multissinal
  • Dispositivos de teste rotativos
  • Equipamentos de inspeção de precisão

Opcional

  • Comprimento de chicote personalizado
  • Bitola de fio ajustada
  • Contagem de canais modificada
  • Layout de fiação especial


Especificação


ACN25J-09P1-19P-02HD

Especificação

Proteção (Grau IP)

IP40

Umidade de Trabalho

60% UR

Temperatura de Trabalho

-20°C~+60°C

Tensão Nominal

2~110 AC/DC

Circuitos e Corrente

2 Circuitos * HD-SDI ; 19 Circuitos * 2A ; 9 Circuitos * 5A

Rigidez Dielétrica

≥200VAC@50Hz(P) ; ≥100VAC@50Hz(S)

Resistência de Isolamento

≥50MΩ@200VDC(P) ; ≥10MΩ@100VDC(S)

Ruído Elétrico

Máx. 35mΩ

Comprimento do Fio Condutor

Rotor: 600±5mm ; Estator: 600±5mm

Velocidade de Trabalho

0~50rpm

Material de Contato

Ouro com Ouro

Material da Carcaça

Plástico de engenharia


Desenho de contorno

Anel Elétrico de Cápsula Multicanal com Baixa Diafonia


 Nosso Serviço
1. Responda à consulta em 24 horas.
2. Por favor, informe-nos quais itens você está interessado e o preço razoável será fornecido a você após o recebimento de sua nova consulta o mais rápido possível.
3. Responda sua pergunta detalhada.
4. Resolveu o problema com você durante o uso de nossos produtos.
5. Amostras serão oferecidas a você para nossa futura cooperação.

FAQ

1. O que fazemos?
Focamos no desenvolvimento, design e fabricação de anéis elétricos de alta qualidade e oferecemos várias soluções para sistemas rotativos.

2. Há quanto tempo estamos no ramo?
A CENO estabeleceu o negócio de anéis elétricos desde 2009. Temos milhares de clientes que aceitaram nossos produtos ou serviços.

3. O que é um anel elétrico?
Um anel elétrico é um dispositivo eletromecânico que permite a transmissão de energia e sinais elétricos de uma estrutura estacionária para uma rotativa. Um anel elétrico pode ser usado em qualquer sistema eletromecânico que requer rotação enquanto transmite energia ou sinais. Ele pode melhorar o desempenho mecânico, simplificar a operação do sistema e eliminar fios propensos a danos pendurados em juntas móveis.

4. Como escolho um anel elétrico?
A seleção adequada de uma solução de anel elétrico requer detalhes sobre os parâmetros operacionais de sua aplicação, incluindo circuitos totais, tensão e corrente por circuito, velocidade de operação e tipo de montagem. Um bom lugar para começar sua pesquisa é com nossos anéis elétricos padrão. Se você tiver certeza de que uma solução personalizada/modificada é mais provável de ser necessária ou precisar de assistência em sua seleção, entre em contato conosco para começar.

5. Vocês oferecem anéis elétricos personalizados?
Sim, se você tiver certeza de que uma solução personalizada/modificada é mais provável de ser necessária ou precisar de assistência em sua seleção, entre em contato conosco para começar. Nossos engenheiros apresentarão a solução perfeita para suas necessidades.
