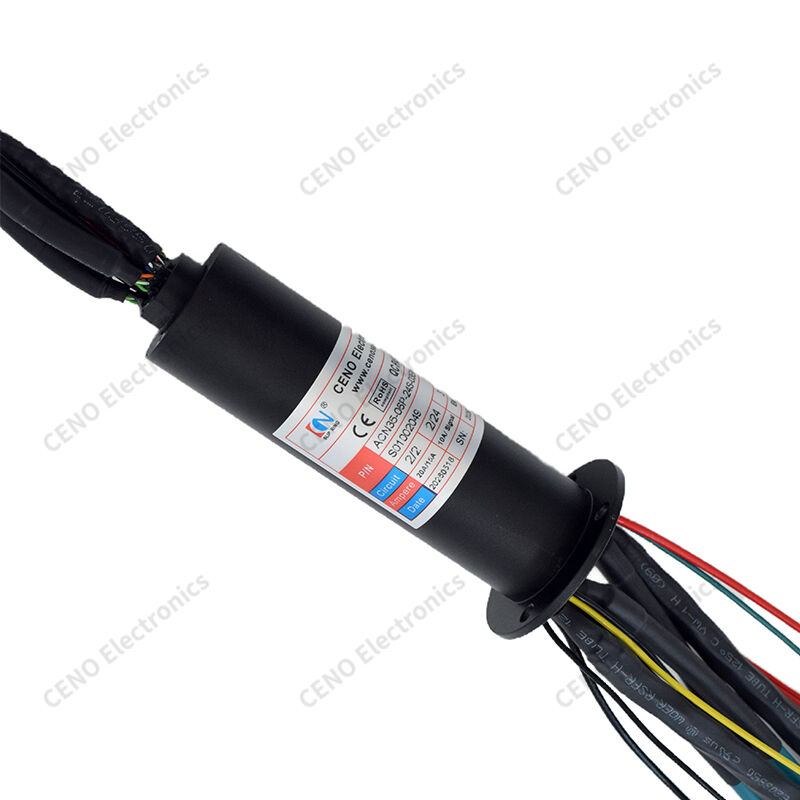

Anel de deslizamento de cápsula testado em fábrica com rastreabilidade
  • Anel de deslizamento de cápsula testado em fábrica com rastreabilidade
  • Anel de deslizamento de cápsula testado em fábrica com rastreabilidade
  • Anel de deslizamento de cápsula testado em fábrica com rastreabilidade
  • Anel de deslizamento de cápsula testado em fábrica com rastreabilidade
  • Anel de deslizamento de cápsula testado em fábrica com rastreabilidade
  • Anel de deslizamento de cápsula testado em fábrica com rastreabilidade
  • Anel de deslizamento de cápsula testado em fábrica com rastreabilidade
Anel de deslizamento de cápsula testado em fábrica com rastreabilidade

Anel de deslizamento de cápsula testado em fábrica com rastreabilidade

Lugar de origem China
Marca CENO
Certificação CE,RoHS,UL,ISO9001
Número do modelo ACN35-06P-24S-03EM
Detalhes do produto
Classificação de proteção:
IP40
Umidade operacional:
Abaixo de 60% UR
Temperatura operacional:
– 40°C a +60°C
Especificações do fio:
Fio de Teflon® estanhado AWG 17#/14#/28# @ UL; par blindado trançado de dois núcleos (AWG 26#); CAT6
Tensão operacional:
0–280 VCA/VCC
Corrente por anel/canal:
2 circuitos × 20 A (a 28 V); 2 circuitos × 15 A (a 28 V); 2 circuitos × 10 A (a 28 V); 24 circuitos
Rigidez dielétrica:
≥300 VCA a 50 Hz entre quaisquer dois circuitos
Resistência de Isolamento:
≥100 MΩ @ 250 VCC
Variação de resistência ao contato:
≤30 mΩ (medido a 50 rpm)
Comprimento do fio de chumbo:
Rotor: 500mm; Estator: 300 mm
Velocidade operacional:
0–100 rpm
Método de montagem:
Extremidade do rotor fixada ao fuso fornecido pelo cliente com parafusos
material de contato:
Metal precioso
Material de habitação:
Liga de alumínio, jateado e preto
Termos de pagamento e envio
Quantidade de ordem mínima
1 unidade
Preço
Negociável
Detalhes da embalagem
Caixa
Tempo de entrega
Da prateleira
Termos de pagamento
T/T, PayPal, Western Union, l/c
Habilidade da fonte
Mês de 10000pcs
Descrição do produto

Anel de deslizamento de cápsula testado em fábrica com rastreabilidade


ACN35-06P-24S-03EM é um anel de deslizamento de tipo cápsula CENO que permite uma rotação ilimitada contínua de 360 graus para transferir sinais de potência e controle sem emaranhamento ou quebra de fios.Os pares de contato integrados de metais preciosos proporcionam um desempenho elétrico estável para a integração de equipamentos OEM de grande volumeCada unidade é submetida a testes de fábrica completos com rastreabilidade SN única.juntamente com soluções personalizadas flexíveis para compradores grossistas, amplamente implantados em máquinas rotativas e sistemas de automação.


Características

  • Contactos de metais preciosos
  • Rotação de torque baixo
  • Consistência do lote
  • SN rastreabilidade
  • Alto isolamento
  • Desvio de baixa resistência

Aplicações

  • Plataformas de inclinação
  • Associações robóticas
  • Tabelas de trabalho rotativas
  • Máquinas de entretenimento
  • Instrumentos de ensaio
  • Equipamento de automação

Opcional

  • Contagem de canais personalizada
  • Comprimento de cabo modificado
  • Corrente nominal mais elevada
  • Marcação de etiqueta privada
  • Integração de sinal especial
  • Ajuste de velocidade estendida


Especificações


ACN35-06P-24S-03EM

Especificações

Classificação de protecção

IP40

Umidade de funcionamento

Baixo 60% RH

Temperatura de funcionamento

¥40°C a +60°C

Especificações do fio

AWG 17#/14#/28# fio de Teflon® enlatado @ UL; par blindado torcido de dois núcleos (AWG 26#); CAT6

Tensão de funcionamento

0 ̊280 VAC/VDC

Corrente por anel/canal

2 circuitos × 20 A (a 28 V); 2 circuitos × 15 A (a 28 V); 2 circuitos × 10 A (a 28 V); 24 circuitos de sinal; 3 conjuntos de Ethernet de 100 Mbps

Força dielétrica

≥ 300 VAC @ 50 Hz entre quaisquer dois circuitos

Resistência ao isolamento

≥ 100 MΩ @ 250 VDC

Variação da resistência de contacto

≤ 30 mΩ (medido a 50 rpm)

Comprimento do fio de chumbo

Rotor: 500 mm; Estator: 300 mm

Velocidade de operação

0 ̊100 rpm

Método de montagem

Finalidade do rotor fixada ao fuso fornecido pelo cliente com parafusos

Material de contacto

Metais preciosos

Material de habitação

Alumínio e seus derivados


Desenho de contorno

Anel de deslizamento de cápsula testado em fábrica com rastreabilidade


 Nosso Serviço
1Responda à pergunta dentro de 24 horas.
2Por favor, informe-nos quais os itens que você está interessado e o preço razoável será fornecido a você após a receção de seu novo inquérito o mais rápido possível.
3Responda a sua pergunta detalhadamente.
4- Resolveu o problema com você durante a utilização dos nossos produtos.
5As amostras serão oferecidas para a nossa cooperação futura.

Perguntas frequentes

1O que fazemos?
Concentramos-nos no desenvolvimento, concepção, fabricação de sliprings de alta qualidade, e oferecemos várias soluções para sistemas rotativos.

2Há quanto tempo estamos no negócio?
A CENO estabeleceu o negócio de anéis de deslizamento desde 2009.

3O que é um anel de deslizamento?
Um anel de deslizamento é um dispositivo eletromecânico que permite a transmissão de energia e sinais elétricos de uma estrutura estacionária para uma estrutura rotativa.Um anel de deslizamento pode ser usado em qualquer sistema eletromecânico que exija rotação ao transmitir energia ou sinaisPode melhorar o desempenho mecânico, simplificar a operação do sistema e eliminar fios propensos a danos pendurados em juntas móveis.

4Como escolho um anel?
A escolha adequada de uma solução de anel de deslizamento requer detalhes sobre os parâmetros de funcionamento da sua aplicação, incluindo circuitos totais, tensão e amperes por circuito, velocidade de funcionamento e tipo de montagem.Um bom lugar para começar a sua busca é com os nossos anéis de deslizamento padrãoSe tiver a certeza de que uma solução personalizada/modificada é provavelmente necessária ou necessitar de assistência na sua selecção, contacte-nos para começar.

5Oferece anéis de deslizamento personalizados?
Sim, se tiver a certeza de que uma solução personalizada/modificada é provavelmente necessária ou precisar de assistência na sua seleção, contacte-nos para começar.Os nossos engenheiros irão encontrar a solução perfeita para as suas necessidades..

Porquê com o CENO?
A CENO é uma empresa tecnológica no domínio dos anéis de deslizamento que se dedica à investigação e desenvolvimento, ao fabrico e às vendas.Temos equipamentos avançados e instrumentos de teste de alta precisão para garantir a qualidade dos produtos e desempenho confiávelA área da instalação abrange 3000 metros quadrados e está localizada em Shenzhen, China.

Certificação
ISO9001, CE, RoHS, UL, à prova de explosão

Vantagem do CENO
Os membros da equipa de engenharia têm mais de 10 anos de experiência no campo dos anéis de deslizamento. Os operadores trabalham em procedimentos críticos e são todos qualificados por formação interna.

Serviço do CENO
Serviço de consultoria 24 horas, 7 dias.
Produção em massa e personalizada.
Solução oferecida para o sistema de rotação de 360°.

Bem-vindo a consultar-nos com os seus pedidos para qualquer 360 ° rotation system.We irá fornecer um serviço de parada para você responder oportunamente aos seus inquéritos.
