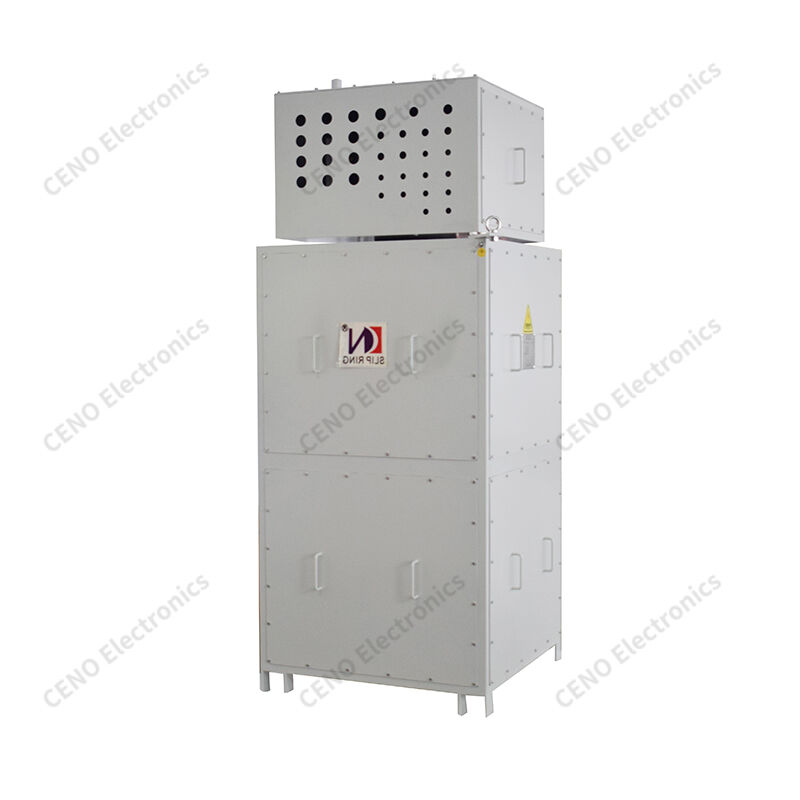

Anel Elétrico de Carbono de Três Níveis com Ventilação Matricial
  • Anel Elétrico de Carbono de Três Níveis com Ventilação Matricial
  • Anel Elétrico de Carbono de Três Níveis com Ventilação Matricial
  • Anel Elétrico de Carbono de Três Níveis com Ventilação Matricial
  • Anel Elétrico de Carbono de Três Níveis com Ventilação Matricial
  • Anel Elétrico de Carbono de Três Níveis com Ventilação Matricial
Anel Elétrico de Carbono de Três Níveis com Ventilação Matricial

Anel Elétrico de Carbono de Três Níveis com Ventilação Matricial

Lugar de origem China
Marca CENO
Certificação CE,RoHS,UL,ISO9001
Número do modelo BHCN-C-13400-1060-66P-02EG
Detalhes do produto
Classificação de proteção:
IP54
Umidade de trabalho:
<95% (a 20°C)
Temperatura de trabalho:
¥20°C a +55°C
Velocidade de trabalho:
0–5 RPM
Tensão de trabalho:
0–230 VCA/VCC
Classificação de anel/corrente:
1 circuito × 16 A (IE); 2 circuitos × 10 A (230 V); 63 circuitos para sinal; 2 grupos de Gigabit Eth
Rigidez dielétrica:
≥1000 VCA a 50 Hz entre quaisquer dois circuitos de alimentação; ≥300 VCA a 60 Hz entre quaisquer do
Resistência de Isolamento:
500 MΩ @ 300 VCC (potência); 100 MΩ @ 100 VCC (potência)
Flutuação da resistência de contato:
≤30 mΩ (medido a 50 rpm)
material de contato:
Metal precioso / ouro sobre ouro
Rescisão:
Caixa de junção
Manutenção:
Livre de manutenção
Tipo de rotação:
O anel gira, as escovas permanecem estacionárias
Método de montagem:
Extremidade do rotor acionada por um bloco de acionamento; extremidade do estator aparafusada
Material de habitação:
Aço Q235A com acabamento em pintura RAL 7035
Outro:
Aquecedor 220 V, 200 W, controlado por termostato
Termos de pagamento e envio
Quantidade de ordem mínima
1 unidade
Preço
Negociável
Detalhes da embalagem
Caixa
Tempo de entrega
Da prateleira
Termos de pagamento
T/T, PayPal, Western Union, l/c
Habilidade da fonte
Mês de 10000pcs
Descrição do produto

Anel deslizante de escova de carbono de três camadas com ventilação matriz


BHCN-C-13400-1060-66P-02EG é um anel de deslizamento de escova de carbono CENO projetado para equipamentos rotativos pesados que requerem uma capacidade de canal maciça.Ele adota o projeto de compartimento isolado de três níveis para separar circuitos de energia e sinal para melhorar o desempenho anti-interferênciaEquipados com escotilhas de serviço independentes e aberturas de ventilação matriz para dissipação térmica, os pés montados no chão e as alças de elevação simplificam a implantação no local.Validação de fábrica para projetos de grande escala por atacado, fornece potência e transmissão de sinal consistentes, evitando ao mesmo tempo a torção do cabo e reduzindo a carga de trabalho de manutenção de campo para os integradores de sistema.



Características

  • Compartimento de três níveis
  • Proteção EMI
  • Portas de serviço independentes
  • Ventilação por matriz
  • Instalação do piso

Aplicações

  • Gráficos de radar grandes
  • Torres óptico-elétricas gigantes
  • Máquinas e aparelhos rotativos de portos
  • Bancos de ensaio de carga pesada
  • Outros aparelhos de ar condicionado

Opcional

  • Contagem de canais personalizada
  • Corrente nominal variável
  • Dimensão modificada do gabinete
  • Disposição da escotilha ajustada
  • Compatibilidade especial do sinal

Especificações


BHCN-C-13400-1060-66P-02EG

Especificações

Classificação de protecção

Proteção IP54

Umidade de trabalho

< 95% (a 20°C)

Temperatura de funcionamento

¥20°C a +55°C

Velocidade

0 ̊5 rpm

Tensão de funcionamento

0 ̊690 VAC/VDC

Anel/corrente nominal

1 circuito × 400 A (PE); 12 circuitos × 400 A (690 VAC); 3 circuitos × 60 A (690 VAC); 4 circuitos × 60 A (380 VAC); 3 circuitos × 100 A (380 VAC)

Força dielétrica

≥ 1500 VAC @ 60 Hz entre dois circuitos

Resistência ao isolamento

500 MΩ @ 500 VDC

Fluctuação da resistência de contacto

≤ 10 mΩ (medido a 50 rpm)

Material de contacto

Outros, de aço

Rescisão

Outros aparelhos de transmissão

Manutenção

Requer manutenção regular





Tensão de funcionamento

0 ̊230 VAC/VDC

Anel/corrente nominal

1 circuito × 16 A (IE); 2 circuitos × 10 A (230 V); 63 circuitos para sinal; 2 grupos de Gigabit Ethernet

Força dielétrica

≥ 1000 VAC @ 50 Hz entre quaisquer dois circuitos de energia; ≥ 300 VAC @ 60 Hz entre quaisquer dois circuitos de sinal

Resistência ao isolamento

500 MΩ @ 300 VDC (potência); 100 MΩ @ 100 VDC (potência)

Fluctuação da resistência de contacto

≤ 30 mΩ (medido a 50 rpm)

Material de contacto

Metais preciosos / ouro sobre ouro

Rescisão

Caixa de junção

Manutenção

Sem manutenção





Tipo de rotação

O anel gira, as escovas permanecem estacionárias

Método de montagem

Para a utilização em veículos automóveis

Materiais para a habitação

Aço Q235A com acabamento de pintura RAL 7035

Outros

Caldeiras 220 V, 200 W, controladas por um interruptor de termostato


Desenho de contorno

Anel Elétrico de Carbono de Três Níveis com Ventilação Matricial


Nosso Serviço
1Responda à pergunta dentro de 24 horas.
2Por favor, informe-nos quais os itens que você está interessado e o preço razoável será fornecido a você após a receção de seu novo inquérito o mais rápido possível.
3Responda a sua pergunta detalhadamente.
4- Resolveu o problema com você durante a utilização dos nossos produtos.
5As amostras serão oferecidas para a nossa cooperação futura.

Perguntas frequentes

1O que fazemos?
Concentramos-nos no desenvolvimento, concepção, fabricação de sliprings de alta qualidade, e oferecemos várias soluções para sistemas rotativos.

2Há quanto tempo estamos no negócio?
A CENO estabeleceu o negócio de anéis de deslizamento desde 2009.

3O que é um anel de deslizamento?
Um anel de deslizamento é um dispositivo eletromecânico que permite a transmissão de energia e sinais elétricos de uma estrutura estacionária para uma estrutura rotativa.Um anel de deslizamento pode ser usado em qualquer sistema eletromecânico que exija rotação ao transmitir energia ou sinaisPode melhorar o desempenho mecânico, simplificar a operação do sistema e eliminar fios propensos a danos pendurados em juntas móveis.

4Como escolho um anel?
A escolha adequada de uma solução de anel de deslizamento requer detalhes sobre os parâmetros de funcionamento da sua aplicação, incluindo circuitos totais, tensão e amperes por circuito, velocidade de funcionamento e tipo de montagem.Um bom lugar para começar a sua busca é com os nossos anéis de deslizamento padrãoSe tiver a certeza de que uma solução personalizada/modificada é provavelmente necessária ou necessitar de assistência na sua selecção, contacte-nos para começar.

5Oferece anéis de deslizamento personalizados?
Sim, se tiver a certeza de que uma solução personalizada/modificada é provavelmente necessária ou precisar de assistência na sua seleção, contacte-nos para começar.Os nossos engenheiros irão encontrar a solução perfeita para as suas necessidades..

Porquê com o CENO?
A CENO é uma empresa tecnológica no domínio dos anéis de deslizamento que se dedica à investigação e desenvolvimento, ao fabrico e às vendas.Temos equipamentos avançados e instrumentos de teste de alta precisão para garantir a qualidade dos produtos e desempenho confiávelA área da instalação abrange 3000 metros quadrados e está localizada em Shenzhen, China.

Certificação
ISO9001, CE, RoHS, UL, à prova de explosão

Vantagem do CENO
Os membros da equipa de engenharia têm mais de 10 anos de experiência no campo dos anéis de deslizamento. Os operadores trabalham em procedimentos críticos e são todos qualificados por formação interna.

Serviço do CENO
Serviço de consultoria 24 horas, 7 dias.
Produção em massa e personalizada.
Solução oferecida para o sistema de rotação de 360°.

Bem-vindo a consultar-nos com os seus pedidos para qualquer 360 ° rotation system.We irá fornecer um serviço de parada para você responder oportunamente aos seus inquéritos.
