Anel Deslizante Ethernet 100Mbps Conector Rotativo OEM

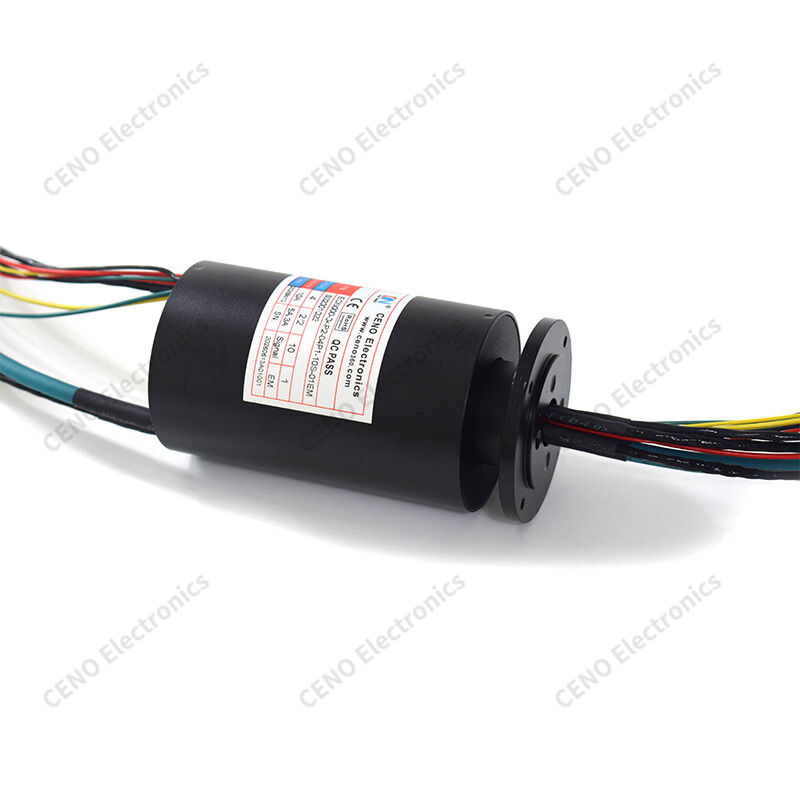

O ECN000-04P2-04P1-10S-01EM é um anel deslizante Ethernet montado em flange da CENO que adota conjuntos de contato de ouro de precisão para transmitir energia, sinais de controle e dados Ethernet de 100 Mbps através de rotação contínua de 360°. A flange de montagem integrada permite a montagem direta sem adaptadores extras. A fiação diferencial otimizada preserva o casamento de impedância e minimiza a perda de pacotes de dados. Este robusto conector de dados rotativo passou pela inspeção CE e RoHS e é adaptado para pedidos OEM em massa de máquinas industriais rotativas de média velocidade.
Características
- Montagem em flange
- Contatos de ouro
- Canal Ethernet
- Casamento de impedância
Aplicações
- Câmeras PTZ
- Plataformas giratórias rotativas
- Equipamentos de inspeção
- Equipamentos de embalagem
Opcional
- Comprimento do cabo
- Conectores RJ45
- Fiação blindada
- Configuração do circuito
Especificação
|
ECN000-04P2-04P1-10S-01EM
|
Especificação
|
|
Grau de proteção
|
IP51
|
|
Umidade de operação
|
abaixo de 60% UR
|
|
Temperatura de operação
|
-40°C a +60°C
|
|
Especificações do fio
|
Cabo blindado de par trançado de Teflon estanhado AWG17#/22# (0,2 mm²), CAT6
|
|
Tensão de operação
|
0–48 VAC/VDC
|
|
Número de circuitos/corrente
|
4 circuitos × 10 A (48 V); 2 circuitos × 5 A (24 V);
2 circuitos × 3 A (24 V); 1 grupo × CAN;
1 grupo × RS422; 1 grupo × RS485;
1 grupo × Ethernet 100 Mbps
|
|
Rigidez dielétrica
|
≥500 VAC @ 50 Hz entre dois circuitos
|
|
Resistência de isolamento
|
≥100 MΩ @ 300 VDC
|
|
Flutuação da resistência de contato
|
≤30 mΩ (ao operar a 600 rpm)
|
|
Comprimento do cabo
|
rotor: 500 mm; estator: 500 mm
|
|
Velocidade de operação
|
0–60 rpm
|
|
Método de montagem
|
extremidade do rotor fixada ao eixo fornecido pelo cliente com parafusos
|
|
Material de contato
|
metal precioso
|
|
Material da carcaça
|
liga de alumínio, jateada e anodizada em preto
|
Desenho de contorno
Por que com a CENO
A CENO é uma empresa tecnologicamente avançada no campo de anéis deslizantes, engajada em pesquisa e desenvolvimento, fabricação e vendas. Possuímos equipamentos avançados e instrumentos de teste de alta precisão para garantir a qualidade e o desempenho confiável dos produtos. A área da fábrica cobre 3000 metros quadrados e está localizada em Shenzhen, China.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosão
Vantagem CENO
Membros da equipe de engenharia têm mais de 10 anos de experiência no campo de anéis deslizantes. Operadores que trabalham em procedimentos críticos são todos qualificados por treinamento interno.
Serviço que a CENO oferece
Serviço de consultoria 24 horas, 7 dias por semana.
Produção em massa e personalizada.
Oferta de soluções para sistemas de rotação de 360°.
Bem-vindo a nos consultar com suas solicitações para qualquer sistema de rotação de 360°. Forneceremos um serviço completo para responder prontamente às suas consultas.
