Anel Deslizante Ethernet com Contato de Ouro para Energia e Ethernet

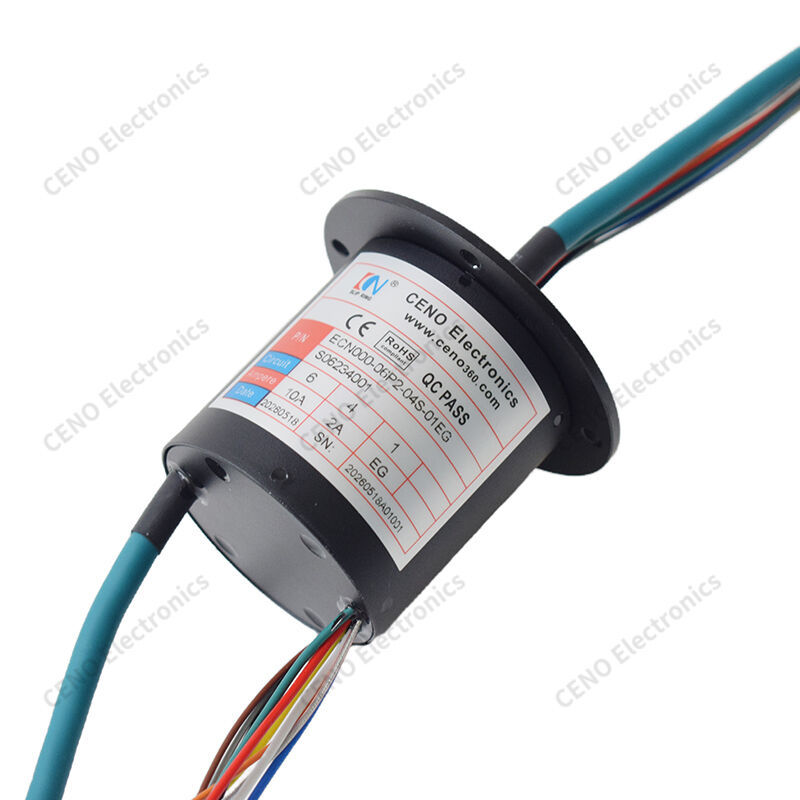

O ECN000-06P2-04S-01EG é um anel deslizante Ethernet de montagem em flange da CENO que combina circuitos de energia, sinais de sensor e caminho Ethernet para transmissão contínua de 360° em rotação. Construído com design de contato multiponto ouro-sobre-ouro, garante desempenho elétrico estável com baixa resistência de contato e ruído mínimo. A carcaça de alumínio CNC oferece alta rigidez e propriedade anticorrosiva. Cada unidade passa por testes dinâmicos completos antes da entrega. Em conformidade com os padrões CE e RoHS, suporta fornecimento em massa e ajuste personalizado para fabricantes OEM, perfeito para equipamentos rotativos que necessitam de transmissão simultânea de energia e sinal de rede.
Características
- Contatos de ouro
- Baixa resistência
- Longa vida útil
- Montagem em flange
- Ampla faixa de temperatura
Aplicações
- Pan-tilt de segurança
- Plataforma giratória de automação
- Junta de robô
- Mesa giratória de teste
- Dispositivo de monitoramento rotativo
Opcional
- Bitola do fio
- Configuração de canal
- Atualização de IP
- Cabos personalizados
- Marcação OEM
Especificação
|
ECN000-06P2-04S-01EG
|
Especificação
|
|
Proteção (Grau IP)
|
IP51
|
|
Umidade de Trabalho
|
60% UR
|
|
Temperatura de Trabalho
|
-50°C a +60°C
|
|
Tamanho do Fio Condutor
|
AWG17# Fio Teflon UL, CAT6
|
|
Tensão Nominal
|
0~220VAC/VDC
|
|
Circuitos e Corrente
|
6 Circuitos * 10A, 4 Circuitos * 2A (Sinal), 1 Grupo * 1000M Ethernet
|
|
Rigidez Dielétrica
|
≥1000VAC@50Hz (Energia), 300VAC@50Hz (Sinal)
|
|
Resistência de Isolamento
|
500MΩ@500VDC (Energia), 100MΩ@300VDC (Sinal)
|
|
Ruído Elétrico
|
Máx. 30mΩ
|
|
Comprimento do Fio Condutor
|
Rotor: 300mm, Estator: 300mm
|
|
Velocidade de Trabalho
|
0~100rpm
|
|
Modo de Rotação
|
Instalação da flange no lado do estator
|
|
Material de Contato
|
Metal Precioso/Ouro a ouro
|
|
Material da Carcaça
|
Liga de Alumínio
|
Desenho de contorno
Por que com a CENO
A CENO é uma empresa tecnologicamente avançada no campo de anéis deslizantes, engajada em pesquisa e desenvolvimento, fabricação e vendas. Possuímos equipamentos avançados e instrumentos de teste de alta precisão para garantir a qualidade e o desempenho confiável dos produtos. A área da instalação cobre 3000 metros quadrados e está localizada em Shenzhen, China.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosão
Vantagem CENO
Membros da equipe de engenharia têm mais de 10 anos de experiência no campo de anéis deslizantes. Operadores que trabalham em procedimentos críticos são todos qualificados por treinamento interno.
Serviço que a CENO oferece
Serviço de consultoria 24 horas, 7 dias por semana.
Produção em massa e personalizada.
Oferta de soluções para sistemas de rotação de 360°.
Bem-vindo a nos consultar com suas solicitações para qualquer sistema de rotação de 360°. Forneceremos um serviço completo para responder prontamente às suas consultas.
