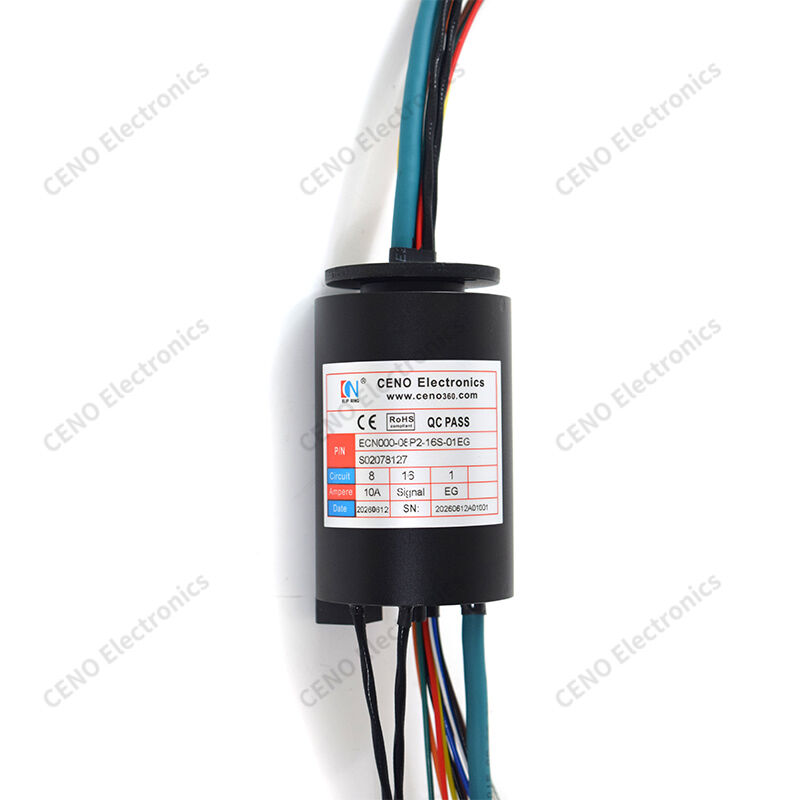

Anel Deslizante Ethernet com Carcaça Anodizada Dura para Estabilidade de Longa Duração
ECN000-08P2-16S-01EG é um anel deslizante Ethernet CENO que permite a transferência simultânea de energia, sinal e Ethernet enquanto gira 360° sem limite angular. O particionamento interno dos canais mantém a integridade dos dados intacta sob movimento cíclico contínuo. A carcaça de alumínio anodizado duro oferece estabilidade mecânica confiável para implantação de campo de longa duração. Cada unidade passa por validação de rotação ao vivo antes do envio. Em conformidade com as normas CE e RoHS, suporta fornecimento em volume e ajustes personalizados para construtores de máquinas, construído para equipamentos rotativos que necessitam de roteamento combinado de energia e dados de rede.
Recursos
- Integridade dos dados
- Canais particionados
- Anodizado duro
- Montagem por flange
- Estável de longa duração
Aplicações
- Sistema Pan-tilt
- Estação de trabalho rotativa
- Atuador robótico
- Plataforma de teste rotativa
- Montagem rotativa de visão
Opcional
- Cores dos fios
- Configuração de derating
- Proteção do eixo
- Alívio de tensão
- Atribuição de pinos
Especificação
|
ECN000-08P2-16S-01EG
|
Especificação
|
|
Classificação de Proteção
|
IP51
|
|
Umidade de Operação
|
Abaixo de 60% UR
|
|
Temperatura de Operação
|
-20°C a +60°C
|
|
Especificações dos Fios
|
Cabo blindado de par trançado de dois condutores AWG17#/24# estanhado PTFE UL, CAT
|
|
Tensão de Operação
|
0~24VAC/VDC
|
|
Contagem de Circuitos/Corrente
|
8 circuitos × 10A; 12 circuitos × sinal; 2 grupos × RS485; 1 grupo × Gigabit Ethernet
|
|
Rigidez Dielétrica
|
≥300VAC@50Hz entre dois circuitos
|
|
Resistência de Isolamento
|
100MΩ@300VDC
|
|
Flutuação da Resistência de Contato
|
≤30mΩ (operando a 50rpm)
|
|
Comprimento do Fio
|
Rotor: 600mm; Estator: 600mm
|
|
Velocidade de Operação
|
0~300rpm
|
|
Método de Montagem
|
Extremidade do rotor acionada por posição plana, extremidade do estator fixada por flange
|
|
Material de Contato
|
Metal precioso/ouro-a-ouro
|
|
Material da Carcaça
|
Liga de alumínio, jateada e anodizada preta
|
|
Vida Útil
|
10 milhões de revoluções
|
Desenho de contorno
