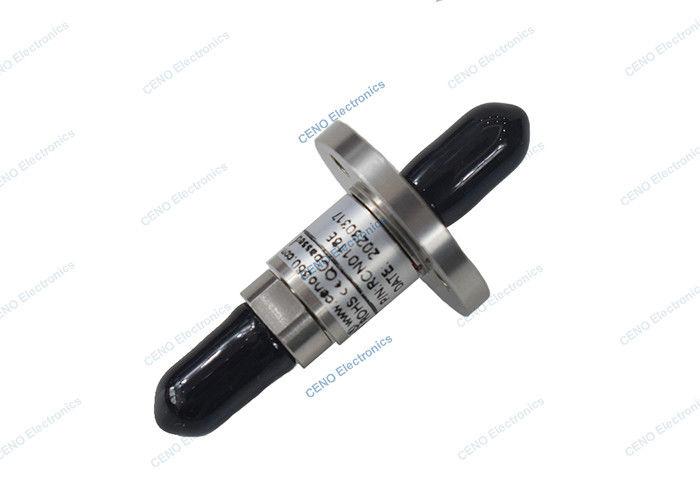

Junção rotativa de radiofrequência coaxial de canal único com baixa temperatura
O RCN0118E é uma junção rotativa de radiofrequência coaxial de canal único com IP40 da CENO Electronics.Pode funcionar de forma estável a uma velocidade de 200 rpm a uma temperatura de -40°C~+70°CToda a faixa de frequência, tipo de interface, velocidade de trabalho ou temperatura é opcional e pode ser personalizado como diferentes aplicações, a frequência de transmissão até 50GHz,o número de canais até 5 canais e pode ser combinado com energia e sinal.
Especificações
|
RCN0118E
|
Especificações |
| Tipo de interface |
SMA-F ((50Ω) |
| Estilo |
Eu... |
| Frequência |
DC-18GHz |
| Potência máxima, máximo |
3 kW |
| Potência média, max. |
200 W@1 GHz, 40 W@15 GHz, 30 W@18 GHz |
| Relação de onda de voltagem permanente, máximo |
1.3@DC-10 GHz; 1.4@10-18 GHz |
| Relação de onda de voltagem permanente flutuante, max. |
0.1 |
| Perda de inserção, máximo |
0.3dB@DC-10GHz; 0,45dB@10GHz-18GHz |
| Insira flutuador de perda, máximo |
0.1 dB |
| Velocidade de rotação |
0~200 rpm |
| Torque de arranque, máximo |
0.05Nm@ temperatura normal |
| Torque aplicado, máximo |
0.05Nm@ temperatura normal |
| Duração de vida, min |
5 milhões de rotação |
| Materiais |
De aço inoxidável |
| Tratamento de superfície |
Passivação |
| Peso líquido |
30 g |
| Temperatura de funcionamento |
-40°C~+70°C |
| Umidade de trabalho |
95% |
| Grau IP |
IP40 |
Características
- Desempenho estável, variedade de funções e longa vida útil
- Sem manutenção e que satisfaz plenamente os requisitos especiais dos equipamentos militares
- Padrão ou personalização
Aplicações
- Sistema de antena rotativa
- Sistemas de comunicação
- Equipamento de radar
- Componentes de controlo de ar
- Sistema de guerra eletrônica
Opcional
- Canais
- Faixa de frequências
- Temperatura de funcionamento
- Grau de protecção
- Tipo de interface
Desenho de contorno
