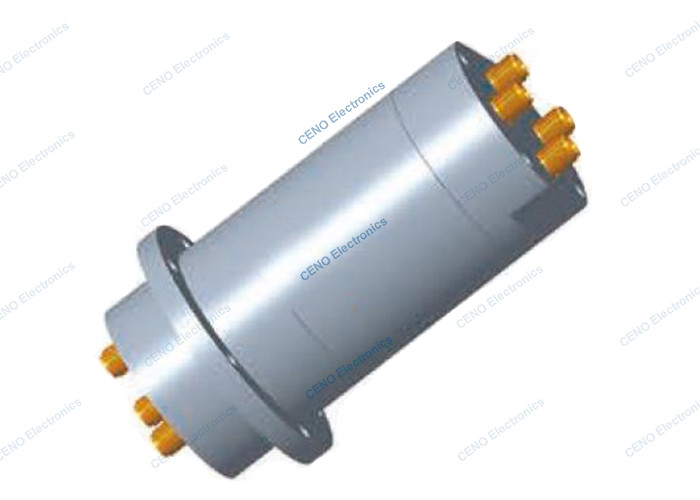

Anel de deslizamento de antena com 4 canais SMA-F articulações rotativas de radiofrequência
RCN0404A é o novo produto CENO 4-canal RF Rotary Joints que pertence aos produtos do sistema RCN. Esta série de anéis de deslizamento é uma série não padrão personalizada, projetada para a indústria de radar.RF articulações rotativas podem ser integrados corrente e sinaisA frequência das articulações varia de DC a 50 GHz e o número de canais varia de um a cinco.satisfazer os requisitos de compatibilidade electromagnética EMC, e amplamente utilizado em vários sistemas de antenas de radar.
Características
- Os canais podem estar a 5 RF.
- Pode ser integrado sinal / data para uma variedade de funções
- Faixa de frequência DC-50GHz e canais 1-5 opcional
Aplicações
- Antennas de radar
- Controle do tráfego aéreo
- Sistema de guerra eletrônica
- Defesa espacial
- Capsula fotoelétrica
Opcional
- Número do canal
- Faixa de frequências
- Tipo de interface
- Temperatura de funcionamento
- Velocidade
Especificações
|
RCN0404A
|
Especificações |
| Channel |
CH1 |
CH2 |
CH3 |
CH4 |
| Interface |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
| Faixa de frequências |
DC-4GHz |
DC-4GHz |
DC-4GHz |
DC-4GHz |
| Estilo |
Eu... |
Eu... |
Eu... |
Eu... |
| Potência média |
50 W |
10W |
10W |
10W |
| VSWR, máximo |
1.3 |
1.5 |
1.5 |
1.5 |
| VSWR WOW, máximo |
0.1 |
0.1 |
0.1 |
0.1 |
| Perda de inserção, máximo |
10,3 dB |
1 dB |
1 dB |
1 dB |
| Perda de inserção, Max. |
0.1 dB |
0.1 dB |
0.1 dB |
0.1 dB |
| Isolamento, min |
55 dB |
55 dB |
55 dB |
55 dB |
| Estabilidade de fase, máximo |
1 grau |
4 graus |
4 graus |
4 graus |
| Velocidade |
0 a 30 rpm |
| Duração de vida útil, min. |
5x106Rotação |
| Torque, máximo |
0.8Nm@temperatura normal |
| Materiais |
Liga de alumínio |
| Tratamento de superfície |
Oxidação do condutor elétrico |
| Peso líquido |
700 g |
| Grau IP |
IP60 |
|
Temperatura de funcionamento
Temperatura de armazenamento
|
-40°C~+70°C
-50°C~+70°C
|
| Umidade de trabalho |
95% |
Desenho de contorno
