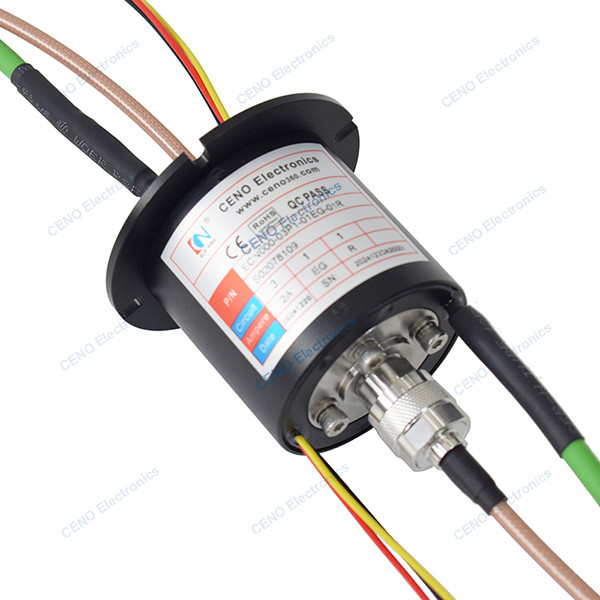

Integrar anel de deslizamento RF com sinal Ethernet de potência e união rotativa de radiofrequência
ECN000-03P1-01EG-01R é o novo CENO integrado RF Slip Ring que combina circuitos de energia elétrica, sinal Ethernet e sinal RF de 1 canal.,concebido para a indústria de radar. Parâmetros como o tipo de sinal podem abranger todos os tipos de acordo com diferentes aplicações, este tipo de anel de deslizamento tem um desempenho estável,Cumprir os requisitos de compatibilidade electromagnética EMCPara mais informações, por favor contacte-nos.
Especificações
|
O número de pessoas a que se refere o artigo 3.o, n.o 1, do Regulamento (CE) n.o 765/2008 é o seguinte:
|
Especificações |
| Corrente e Circuitos |
3 * 6A; sinal Ethernet 1 * 1000M |
| Voltagem nominal |
0 ~ 220 VAC/VDC |
| Resistência dielétrica |
≥ 500VAC@50Hz; ≥ 300VAC@50Hz |
| Resistência ao isolamento |
O sistema deve ser equipado com um sistema de transmissão elétrica com uma frequência de transmissão igual ou superior a 300 V. |
| Resistência de contacto |
≤ 30 mΩ (50 rpm) |
| Material de contacto |
Metal precioso |
| Materiais para a habitação |
Liga de alumínio |
| Temperatura de funcionamento |
-40°C~+55°C; -45°C~+65°C |
| Umidade de trabalho |
95% RH |
| Grau de proteção IP |
Proteção IP54 |
| Velocidade de funcionamento |
0 ~ 7 rpm |
| comprimento do fio de chumbo |
Como personalizado |
| Instalação |
Instalação de flange |
| Frequência de rádio |
|
| Faixa de frequências |
DC-2GH |
| Resistência |
50Ω |
| Perda de inserção |
≤ 2,5 dB |
| Introdução do intervalo de perdas |
< 0,1 dB |
| VSWR |
< 1.3 |
| Ondas VSWR |
< 0.1 |
| Potência média |
250w |
| Tamanho do fio de chumbo |
Como personalizado |
| comprimento do fio de chumbo |
200 ± 5 mm |
| Tipo de conector |
N-J |
| Material de contacto |
Ouro para ouro |
| Materiais para a habitação |
De aço |
Características
- Combinar Ethernet, energia elétrica e articulação rotativa de RF
- Desempenho estável e variedade de funções
- Instalação fácil e manutenção gratuita
Aplicações
- Antennas de radar
- Vídeo HD
- Radar de controlo do tráfego aéreo
- Navegação
- Contramedidas eletrónicas
Opcional
- Circuitos, Voltagem, Corrente
- Sinalização e canais
- Contacto / Materiais de habitação
- Grau de protecção
- Velocidade de trabalho e temperatura
Desenho de contorno
Porquê com o CENO?
A CENO é uma empresa tecnológica no domínio dos anéis de deslizamento que se dedica à investigação e desenvolvimento, ao fabrico e às vendas.Temos equipamentos avançados e instrumentos de teste de alta precisão para garantir a qualidade dos produtos e desempenho confiávelA área da instalação abrange 3000 metros quadrados e está localizada em Shenzhen, China.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosão
Vantagem do CENO
Os membros da equipa de engenharia têm mais de 10 anos de experiência no campo dos anéis de deslizamento. Os operadores trabalham em procedimentos críticos e são todos qualificados por formação interna.
Serviço do CENO
Serviço de consultoria 24 horas, 7 dias.
Produção em massa e personalizada.
Solução oferecida para o sistema de rotação de 360°.
Bem-vindo a consultar-nos com os seus pedidos para qualquer 360 ° rotation system.We irá fornecer um serviço de parada para você responder oportunamente aos seus inquéritos.
