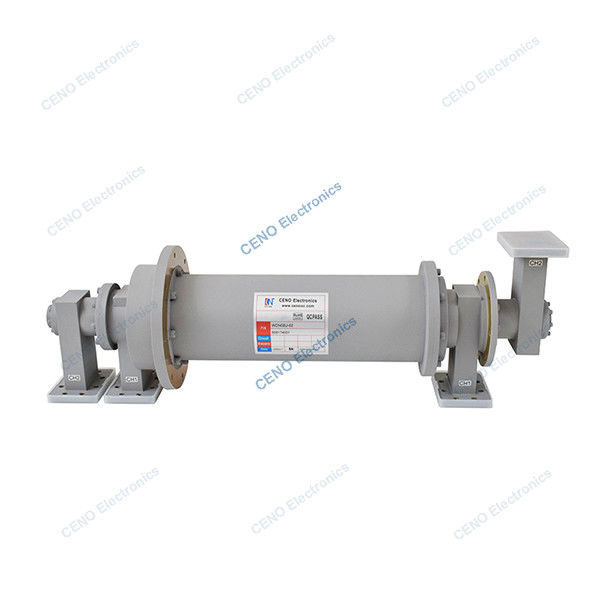

Anel de deslizamento com 2 canais CPRG187G Frequência de rádio Junção rotativa
WCN02U-02 é o CENO Wave Guide Rotary Joint com 2 canais CPRG 187G.Um guia de onda é um elemento estrutural usado para orientar a transmissão de ondas eletromagnéticas de alta frequência (como microondas ou ondas milimétricas), geralmente um tubo metálico oco ou estrutura dielétrica. Seu princípio de funcionamento é baseado nas características de reflexão e propagação de ondas eletromagnéticas dentro de um limite fechado ou aberto.Pode transmitir eficientemente energia eletromagnética numa faixa de frequência específica, reduzindo a perda de transmissão e a fuga de radiação.
Especificações
| Designação do canal |
Canal 1 |
Canal 2 |
| Tipo de interface / material / acabamento da superfície |
CPRG 187G / liga de alumínio / cromado |
CPRG 187G / liga de alumínio / cromado |
| Faixa de frequências |
4.4-4.5 GHz / 4.8-4.9 GHz |
4.4-4.5 GHz / 4.8-4.9 GHz |
| Capacidade de potência máxima |
250 kW/min |
250 kW/min |
| Capacidade de potência média |
1000 kW/min |
1000 kW/min |
| VSWR máximo |
1.25 |
1.25 |
| Variação VSWR durante a rotação, máximo |
0.1 |
0.1 |
| Perda de inserção, máximo |
00,4 dB |
0.5 dB |
| Variação da perda de inserção durante a rotação, max. |
0.1 dB |
0.1 dB |
| Isolamento entre |
60 dB |
| Temperatura de funcionamento |
-20°C a 55°C |
| Velocidade de rotação |
10 RPM máximo, 6 RPM operacionais |
Características
- Transmissão eficiente do sinal de alta frequência
- Baixo consumo energético e elevada capacidade energética
- Interferências eletromagnéticas
Aplicações
- Máquina automática
- Sistema de radar
- Comunicação por satélite
- Comunicação por microondas
- Equipamento médico
Opcional
- Faixa de frequências
- Canais
- Perda de inserção
- Velocidade nominal
- Temperatura de funcionamento
Desenho de contorno
