Integração de energia elétrica e anel de deslizamento de radiofrequência com articulação rotativa RF

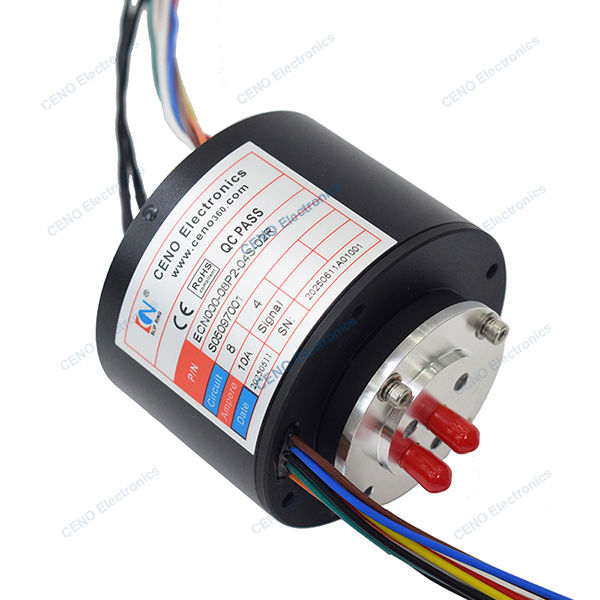

ECN000-08P2-04S-02R é um circuito integrado CENO de anel de deslizamento combinado de energia elétrica e sinal RF de 2 canais que pode ser usado em equipamentos médicos - máquina de tomografia computadorizada.O CENO trabalha com muitos fabricantes de sistemas CT para fornecer soluções confiáveis de anéis de deslizamento de grande diâmetroOs nossos engenheiros experientes trabalham consigo em cada passo do caminho para garantir que o seu anel de deslizamento RF integrado seja adaptado às suas especificações e necessidades de desempenho.Estações base móveis Comunicações por satélite Radar meteorológico Sensores de condução autónoma Internet das Coisas
Especificações
| O número de dados de identificação é o seguinte: |
Especificações |
| Corrente e Circuitos |
8 circuitos * 10A; 4 circuitos * sinal |
| Voltagem nominal |
0 ~ 440 VAC/VDC |
| Força dielétrica |
≥ 1000VAC@50Hz; ≥ 300VAC@50Hz |
| Resistência ao isolamento |
O sistema deve ser equipado com um sistema de transmissão elétrica de alta precisão. |
| Ondas de resistência de contacto |
≤ 10mΩ |
| Temperatura de funcionamento |
-40°C~+80°C |
| Umidade de trabalho |
90 % RH |
| Grau de proteção IP |
Proteção IP54 |
| Velocidade de funcionamento |
0 ~ 250 rpm |
| Diâmetro exterior |
Ø80 mm |
| Material de contacto |
Metal precioso |
| Materiais para a habitação |
Liga de alumínio |
| Tamanho do fio de chumbo |
Como personalizado |
| comprimento do fio de chumbo |
Como personalizado |
| Alta frequência de rádio |
Canal 1 |
Canal 2 |
| Tipo de conector |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Faixa de frequência |
CC a 4,5 GHz |
CC a 4,5 GHz |
| Proporção de onda máxima |
1.2 |
1.6 |
| Proporção de onda flutuante máxima |
0.1 |
0.2 |
| Perda de inserção máxima |
0.3 dB |
0.5 dB |
| Perda de inserção wow max |
0.1 dB |
0.2 dB |
| Potência máxima |
1000w |
1000w |
| Potência média |
50w @ 1GHz |
50w @ 1GHz |
Características
- Baixa manutenção e longa vida útil
- Baixo ruído audível para um funcionamento mais silencioso do sistema mecânico
- Projeto compacto de alta densidade de circuito
- Instalação fácil e manutenção gratuita
Aplicações
- Comunicações sem fio
- Comunicações por satélite
- Radar meteorológico
- Sensores de condução autónoma
- Equipamento médico
Opcional
- Circuitos, Voltagem, Corrente
- Tipo de canais e conectores
- Contacto / Materiais de habitação
- Grau de protecção
- Velocidade de trabalho e temperatura
Desenho de contorno
Porquê com o CENO?
A CENO é uma empresa tecnológica no domínio dos anéis de deslizamento, que se dedica à investigação e desenvolvimento, ao fabrico e às vendas.Temos equipamentos avançados e instrumentos de teste de alta precisão para garantir a qualidade dos produtos e desempenho confiávelA área da instalação abrange 3000 metros quadrados e está localizada em Shenzhen, China.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosão
Vantagem do CENO
Os membros da equipa de engenharia têm mais de 10 anos de experiência no campo dos anéis de deslizamento. Os operadores trabalham em procedimentos críticos e são todos qualificados por formação interna.
Serviço do CENO
Serviço de consultoria 24 horas, 7 dias.
Produção em massa e personalizada.
Solução oferecida para o sistema de rotação de 360°.
Bem-vindo a consultar-nos com os seus pedidos para qualquer 360 ° rotation system.We fornecerá um serviço de parada para você responder oportunamente seus inquéritos.
