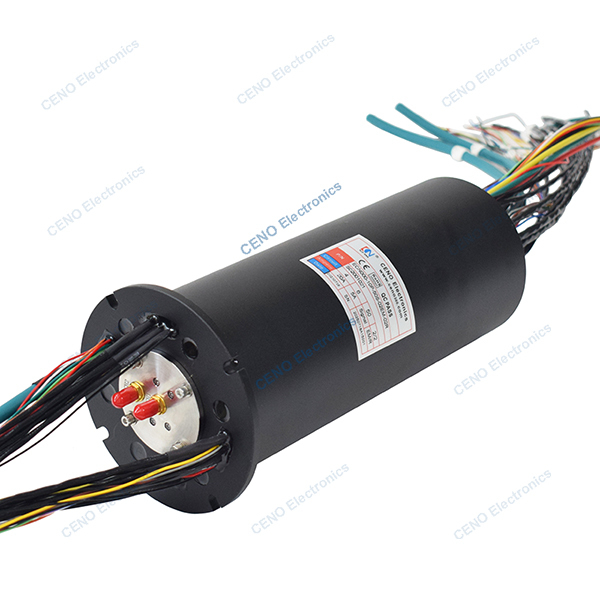

Anel rotativo de alta temperatura integra energia elétrica Ethernet e RF
ECN000-10P-50S-02EM-02R é um anel deslizante CENO que integra circuitos de energia elétrica, sinal Ethernet e 2 canais de radiofrequência. Os anéis deslizantes de RF são projetados especificamente e categorizados por frequência de transmissão em anéis deslizantes de RF de baixa frequência e anéis deslizantes de alta frequência/micro-ondas. Os anéis deslizantes de RF de baixa frequência são relativamente simples de fabricar e são relativamente baratos. Os anéis deslizantes de alta frequência/micro-ondas são difíceis de projetar e fabricar, exigindo padrões extremamente altos para materiais e estrutura e, portanto, são caros. Para mais informações, entre em contato conosco.
Especificação
|
ECN000-10P-50S-02EM-02R
|
Especificação |
| Corrente e Circuitos |
4*20A; 6 * 5A; 50 * Sinal; 2 * Sinal Ethernet |
| Tensão nominal |
0 ~ 220 VAC/VDC |
| Rigidez dielétrica |
≥500VAC@50Hz; ≥300VAC@50Hz |
| Resistência de isolamento |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| Onda de resistência de contato |
≤ 30mΩ |
| Temperatura de trabalho |
-40°C~+60°C |
| Umidade de trabalho |
60%UR |
| Grau de proteção IP |
IP51 |
| Velocidade de operação |
0~100rpm |
| Diâmetro externo |
Ø90mm |
| Material de contato |
Metal precioso |
| Material da carcaça |
Liga de alumínio |
| Comprimento do fio |
Conforme personalizado |
| Modo de rotação |
Instalação de flange |
| Radiofrequência |
Parâmetros |
| |
Canal 1 |
Canal 2 |
| Tipo de conector |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Estilo |
Estilo I |
Estilo I |
| Faixa de frequência |
DC a 8GHz |
DC a 8GHz |
| WSR (máx.) |
1.4 |
1.5 |
| Flutuação WSR (máx.) |
0.15 |
0.2 |
| Perda de inserção |
0.7dB |
1.1dB |
| Perda de inserção (máx.) |
0.1dB |
0.1dB |
| Potência média |
10W@1Ghz |
10W@1Ghz |
| Isolamento |
70dB |
70dB |
Características
- Canais de alta frequência e opcionais
- Estrutura diferente conforme personalizado
- 2 canais e opcionais
- Adequado para ambiente de baixa temperatura
- Fácil instalação e manutenção gratuita
Aplicações
- Antena de radar
- Vídeo de alta definição
- Radar de controle de tráfego aéreo
- Estação terrestre de satélite
- Sistema EMC
Opcional
- Circuito, Tensão, Corrente
- Canais e sinais
- Estrutura e Materiais
- Grau de proteção
- Velocidade e temperatura de trabalho
Desenho de contorno
