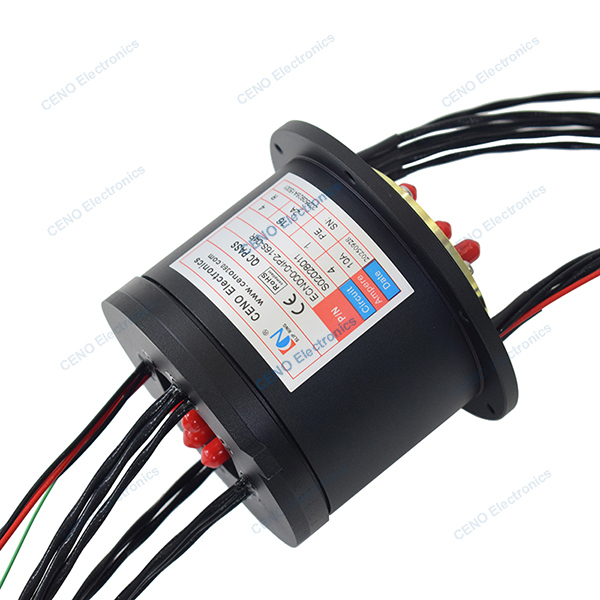

4 canais RF articulação rotativa combinada de energia elétrica anel de deslizamento em baixa temperatura
ECN000-04P2-16S-04R é um conjunto de circuitos combinados de anel de deslizamento integrado CENO de potência elétrica e 4 canais de radiofrequência rotativo para equipamentos que operam em temperaturas de -40°C a +85°C.Tipo de conector SMA e faixa de frequências 0-4GHzA razão fundamental para o desenho do anel de deslizamento integrado é resolver o problema da transmissão contínua e fiável de várias energias e sinais entre as partes estacionárias e rotativas.Sobre como CENO integrar anel de deslizamento pode caber em sua aplicação por favor, entre em contato conosco.
Especificações
| O número de unidades de produção é indicado no anexo II.Especificações |
| Corrente e Circuitos |
4 circuitos * 10A; 1 * PE; 16 circuitos * 2A |
| Voltagem nominal |
0 ~ 220 VAC/VDC |
| Força dielétrica |
≥ 1000VAC@50Hz; ≥ 300VAC@50Hz |
| Resistência ao isolamento |
O sistema deve ser equipado com um sistema de transmissão elétrica de alta precisão. |
| Ondas de resistência de contacto |
≤ 15mΩ |
| Temperatura de funcionamento |
-40°C~+85°C |
| Umidade de trabalho |
60 % RH |
| Grau de proteção IP |
Proteção IP54 |
| Velocidade de funcionamento |
0 a 30 rpm |
| Diâmetro exterior |
Ø90 mm |
| Material de contacto |
Metal precioso |
| Materiais para a habitação |
Liga de alumínio |
| Duração de vida |
3 milhões de rotação |
| comprimento do fio de chumbo |
Como personalizado |
| RF Rotary Union |
|
| Canal |
Canal 1 |
Canal 2 - 4 |
| Tipo de conector |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Faixa de frequências |
0 a 4 GHz |
0 a 4 GHz |
| SWR (máximo) |
1.35 |
1.5 |
| Perda de inserção (máximo) |
00,6 dB |
00,8 dB |
| Ondas de perda de inserção (máximo) |
0.15 dB |
0.15 dB |
| Isolamento |
60 dB |
60 dB |
Características
- Design integrado combinar sinal de potência e 4 canais RF conjunto
- Simples estrutura do sistema & otimizar fio & fato baixa temperatura
- Instalação fácil e manutenção gratuita
Aplicações
- Defesa e aeroespacial
- Automatização industrial de ponta
- Robô industrial
- Tabela de comunicações por satélite
- Equipamento médico
Opcional
- Circuito, Voltagem, Corrente
- Canais e faixa de frequência
- Contacto / Materiais de habitação
- Tipo de conector e grau IP
- Velocidade de trabalho e temperatura
Desenho de contorno
Porquê com o CENO?
A CENO é uma empresa tecnológica no domínio dos anéis de deslizamento que se dedica à investigação e desenvolvimento, ao fabrico e às vendas.Temos equipamentos avançados e instrumentos de teste de alta precisão para garantir a qualidade dos produtos e desempenho confiávelA área da instalação abrange 3000 metros quadrados e está localizada em Shenzhen, China.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosão
Vantagem do CENO
Os membros da equipa de engenharia têm mais de 10 anos de experiência no campo dos anéis de deslizamento. Os operadores trabalham em procedimentos críticos e são todos qualificados por formação interna.
Serviço do CENO
Serviço de consultoria 24 horas, 7 dias.
Produção em massa e personalizada.
Solução oferecida para o sistema de rotação de 360°.
Bem-vindo a consultar-nos com os seus pedidos para qualquer 360 ° rotation system.We fornecerá um serviço de parada para você responder oportunamente aos seus inquéritos.
