2 canais de radiofrequência articulação rotativa com RF Slip Ring traje de baixa temperatura

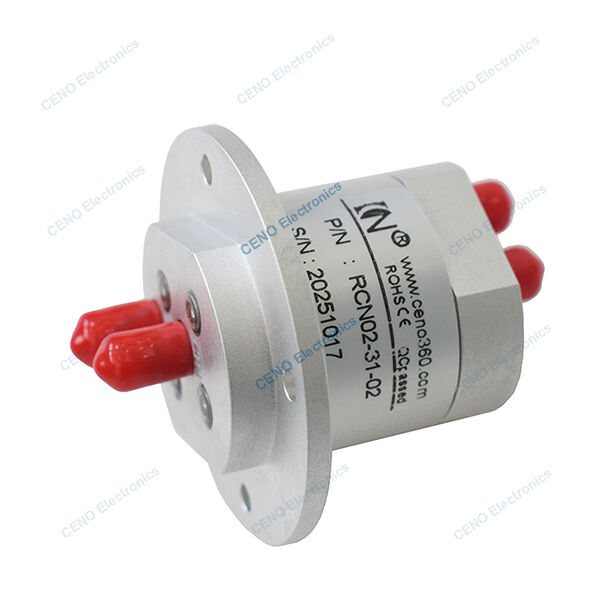

RCN02-31-02 é um conjunto rotativo coaxial de radiofrequência de 2 canais CENO com faixa de frequência DC-2GHz e 29-31GHz.As juntas rotativas de RF são usadas em aplicações de rotação contínua para transmitir sinais de alta frequência e alta velocidade entre componentes estáticos e rotativosAs juntas rotativas de RF apresentam uma estrutura compacta, desempenho estável, excelente blindagem, fortes capacidades anti-interferência e facilidade de integração para diferentes aplicações.Para mais informações contacte-nos.
Especificações
| RCN02-31-02Especificações |
| Canais |
CH1 (TX) |
CH2 (TX) |
| Tipo de interface |
SMA 2,92-K ((50Ω) |
SMA (50Ω) |
| Faixa de frequências |
29-31 GHz |
DC-2 GHz |
| Potência máxima, máximo |
50 W |
30 W |
| Potência média, max. |
25 W |
10W |
| VSWR, máximo |
1.6 |
1.5 |
| VSWR-wow, máximo. |
0.15 |
0.2 |
| Perda de inserção, máximo |
00,8 dB |
00,6 dB |
| Perda de inserção... |
0.1 dB |
0.1 dB |
| Capacidade de carga em CC |
50V@1A |
| Insolação, min. |
50 dB |
| Velocidade de rotação, máximo |
60 rpm |
| Tempo de vida, min. |
5 milhões |
| Torque de arranque |
≤ 0,3 Nm |
| Temperatura |
-40°C ~ + 70°C ((W); -55°C ~ + 85°C ((S) |
| Humidade |
95% |
| Grau de proteção IP |
Proteção IP41 |
| Tratamento de superfície |
Oxidação condutora |
| Material do corpo |
Ligação de alumínio |
| Altitude |
Até 3 km |
| Choque / vibração |
Por RTCA DO-160G (TBD), norma para sistemas aéreos |
Características
- Design integrado combinar sinal de potência e 4 canais RF conjunto
- Simples estrutura do sistema & otimizar fio & fato baixa temperatura
- Instalação fácil e manutenção gratuita
Aplicações
- Defesa e aeroespacial
- Automatização industrial de ponta
- Robô industrial
- Tabela de comunicações por satélite
- Equipamento médico
Opcional
- Circuito, Voltagem, Corrente
- Canais e faixa de frequência
- Contacto / Materiais de habitação
- Tipo de conector e grau IP
- Velocidade de trabalho e temperatura
Desenho de contorno
