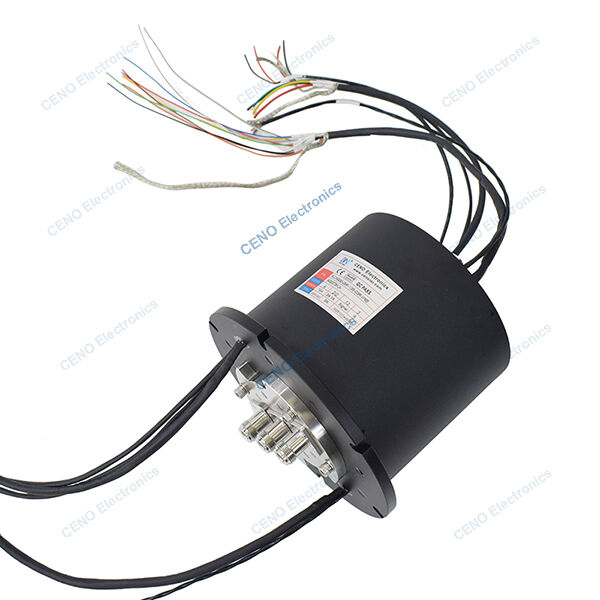

Junta Rotativa RF de 3 vias, Integração de Baixa Temperatura, Energia e Anel Deslizante de Radiofrequência
ECN000-02P1-03S-02R-IP65 é um Anel Deslizante RF Integrado da CENO que combina circuitos de sinal de energia elétrica e junta rotativa de radiofrequência de 2 canais, adequado para ambientes de baixa temperatura. Os anéis deslizantes integrados da CENO são uma solução de conexão rotativa multifuncional que integra altamente vários módulos de transmissão, como anel deslizante de energia, forjs, junta rotativa rf e canais pneumáticos/hidráulicos, especialmente projetados para a transmissão rotativa simultânea em sistemas complexos. Para mais informações, entre em contato conosco.
Especificação
| ECN000-08P-13S-03R-IP65 Especificação |
| Corrente e Circuitos |
4 * 10A; 2*3A; 2*1A; 11*10 Sinal; 1*485Sinal |
| Tensão Nominal |
0 ~ 220 VAC/VDC |
| Rigidez dielétrica |
≥500VAC@50Hz; ≥300VAC@50Hz |
| Resistência de isolamento |
≥500MΩ@500VDC; ≥100MΩ@300VDC |
| Onda de resistência de contato |
≤30mΩ |
| Temperatura de trabalho |
-40°C~+60°C; -45°C~+70°C |
| Umidade de trabalho |
60 %RH |
| Grau de proteção IP |
IP65 |
| Velocidade de operação |
0~30rpm |
| Diâmetro externo |
Ø150mm |
| Materiais |
Metal Precioso / Liga de Alumínio |
| Instalação |
Instalação por flange |
| Junta Rotativa de Radiofrequência |
| Canais |
Canal 1 |
Canal 2 |
Canal 3 |
| Tipo de conector |
N-F(50Ω) |
N-F(50Ω) |
N-F(50Ω) |
| Faixa de frequência |
DC a 2GHz |
DC a 800Hz |
DC a 800Hz |
| Potência média (máx.) |
20W |
20W |
20W |
| WSR (máx.) |
1.3 |
1.3 |
1.3 |
| WSRC (máx.) |
0.1 |
0.1 |
0.1 |
| Perda de inserção (máx.) |
0.4dB |
0.4dB |
0.4dB |
| Mudança de inserção (máx.) |
0.15dB |
0.15dB |
0.15dB |
| Isolamento |
70dB |
70dB |
70dB |
Características
- Estrutura compacta com design integrado e sinais/dados opcionais
- Adequado para baixa temperatura, desempenho estável, tipo de vedação alta
- Fácil de instalar e livre de manutenção
Aplicações
- Máquina automática
- Navegação em pesquisa científica
- Radar de controle de tráfego aéreo
- Sistema de pod fotoelétrico
- Vídeo de alta definição
Opcional
- Circuito, Tensão, Corrente
- Canais / Faixa de frequência
- Materiais de contato / carcaça
- Grau de proteção
- Velocidade e temperatura de trabalho
Desenho de contorno
