Anel de deslizamento RF de baixa temperatura de potência integrada com articulação rotativa de radiofrequência

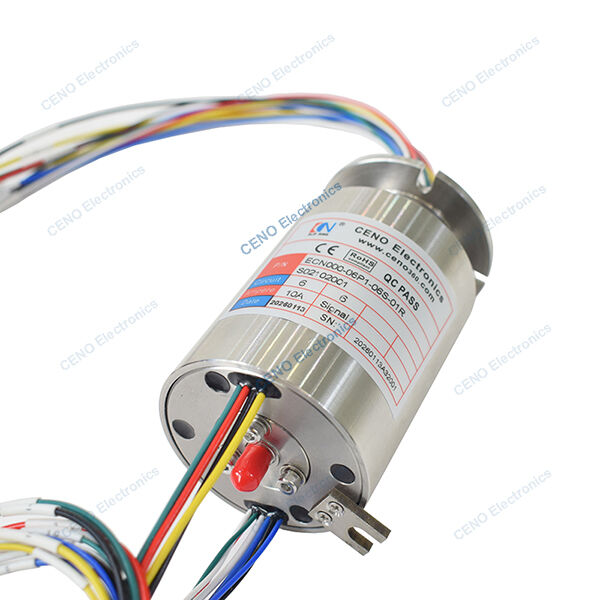

O ECN000-06P1-06S-01R é um circuito integrado CENO que combina a potência e a RF de 1 canal com frequência DC~30GHz, adequado para ambientes de -55°C a +85°C.CENO Integrated Slip Rings são uma solução de ligação rotativa multifuncional que integra altamente vários módulos de transmissão, como anéis de deslizamento de potênciaSão especialmente concebidos para a transmissão rotativa simultânea de eletricidade, luz, sinais,e fluidos/gás em sistemas complexosPara mais informações por favor contacte-nos
Especificações
| O número de unidades de produção deve ser o seguinte:Especificações |
| Corrente e Circuitos |
6 *10A; 6 * sinal |
| Voltagem nominal |
0 ~ 240 VAC/VDC |
| Força dielétrica |
≥ 500VAC@50Hz |
| Resistência ao isolamento |
≥ 500MΩ@500VDC |
| Ondas de resistência de contacto |
≤ 10mΩ |
| Temperatura |
-40°C~+70°C ((W); -55°C~+85°C (S) |
| Umidade de trabalho |
60 % RH |
| Grau de proteção IP |
IP61 |
| Velocidade de funcionamento |
0 ~ 60 rpm |
| Diâmetro exterior |
Ø56 mm |
| Material de contacto |
Metal precioso |
| Materiais para a habitação |
De aço inoxidável |
| RF |
Parâmetros |
| Canal |
1 |
| Faixa de frequências |
DC-30GHz |
| Potência (18GHz) |
20w@18GHz |
| VSWR, máximo |
1.35@DC~8GHz;
1.75@DC8~18 GHz;
2.5@DC18~30 GHz
|
| VSWR WOW, máximo |
0.15 |
| Perda de inserção, máximo |
0.15 dB |
| Mudança de fase 360 |
1.5 dB |
Características
1 canais de RF opcionais até 8
2 Circuitos de energia 1 - 300 opcionais
3 Desempenho estável, funções variadas
4 Temperatura baixa -55°C~+85°C
5 Instalação fácil e manutenção gratuita.
Aplicações
1 Antenna de radar
2 HD Vídeo
3 Estação terrestre por satélite
4 Equipamento de transmissão
5 Equipamento médico
Opcional
1 Circuito, Voltagem, Canais
2 Faixa de frequências
3 Estrutura
4 Grau de protecção
5 velocidade de trabalho e temperatura
Desenho de contorno
Porquê com o CENO?
A CENO é uma empresa tecnológica no domínio dos anéis de deslizamento que se dedica à investigação e desenvolvimento, ao fabrico e às vendas.Temos equipamentos avançados e instrumentos de teste de alta precisão para garantir a qualidade dos produtos e desempenho confiávelA área da instalação abrange 3000 metros quadrados e está localizada em Shenzhen, China.
Certificação
ISO9001, CE, RoHS, UL, à prova de explosão
Vantagem do CENO
Os membros da equipa de engenharia têm mais de 10 anos de experiência no campo dos anéis de deslizamento. Os operadores trabalham em procedimentos críticos e são todos qualificados por formação interna.
Serviço do CENO
Serviço de consultoria 24 horas, 7 dias.
Produção em massa e personalizada.
Solução oferecida para o sistema de rotação de 360°.
Bem-vindo a consultar-nos com os seus pedidos para qualquer 360 ° rotation system.We irá fornecer um serviço de parada para você responder oportunamente aos seus inquéritos.
